SBS442FW742C (967659)
SBS 442 F W742C
Documents techniques
Codes erreurs
Code Erreur | Code Erreur | Description |
CONGELATEUR | REFRIGERATEUR | |
E1 | Défaut sonde réfrigérateur | |
E2 | Défaut sonde congélateur | |
E3 en alternance avec la température | Défaut sonde dégivrage | |
E4 | Défaut ventilateur | |
E5 en alternance avec la température | Défaut communication entre carte d'affichage et carte de puissance | |
E6 en alternance avec la température | Défaut carte de puissance | |
E7 | Défaut sur résistance dégivrage ou fusible |
Code Erreur | Code Erreur | Description |
CONGELATEUR | REFRIGERATEUR | |
E1 | Défaut sonde réfrigérateur | |
E2 | Défaut sonde congélateur | |
E3 en alternance avec la température | Défaut sonde dégivrage | |
E4 | Défaut ventilateur | |
E5 en alternance avec la température | Défaut communication entre carte d'affichage et carte de puissance | |
E6 en alternance avec la température | Défaut carte de puissance | |
E7 | Défaut sur résistance dégivrage ou fusible |
Valeurs composants
RESISTANCE DE DEGIVRAGE (HOM3550662)
216 Ω
SONDE DE TEMPERATURE (OU DEGIVRAGE) (HOM6922473)
| T (℃) | R (KΩ) | T (℃) | R (KΩ) | T (℃) | R (KΩ) | T (℃) | R (KΩ) |
| -30 | 33,810 | -12 | 12,130 | 2 | 5,873 | 10 | 3,972 |
| -26 | 26,679 | -10 | 10,920 | 3 | 5,587 | 12 | 3,613 |
| -24 | 23,755 | -8 | 9,840 | 4 | 5,316 | 14 | 3,290 |
| -22 | 21,176 | -6 | 8,853 | 5 | 5,060 | 16 | 3,000 |
| -20 | 18,900 | -4 | 7,955 | 6 | 4,818 | 18 | 2,737 |
| -18 | 16,900 | -2 | 7,160 | 7 | 4,589 | 20 | 2,501 |
| -16 | 15,148 | 0 | 6,495 | 8 | 4,372 | 25 | 2,005 |
| -14 | 13,527 | 1 | 6,175 | 9 | 4,167 | 30 | 1,619 |
VENTILATEUR (HOM5663815)
Valeur enroulements :
Ventilateur version blanche
Noir-Rouge : 138KΩ ou 58kΩ selon polarité / Rouge-Blanc : 10KΩ / Blanc-Noir : 148 KΩ
Ventilateur version noire:
Noir-Bleu: 10 KΩ / Noir-Rouge: MΩ / Bleu-Rouge : 1 MΩ
Câblage de la carte

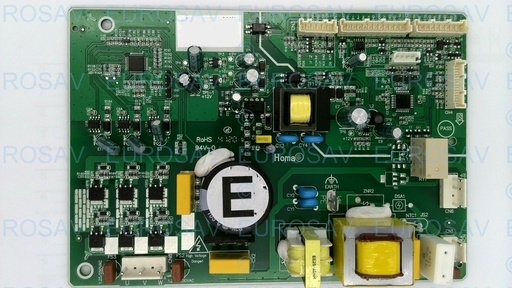

CARTE ELECTRONIQUE DE PUISSANCE + INVERTER (HOM2632647)
| Connecteur | Broche | Signal | Composant | Connecteur | Broche | Signal | Composant |
| CN3 | 1 | GND | Interrupteur porte congélateur | CN2 | 1 | Ld Th | Sonde congélateur |
| CN3 | 2 | DOOR2 | Interrupteur porte congélateur | CN2 | 2 | GND | Sonde congélateur |
| CN3 | 3 | Com u | Afficheur - Sonde ambiant | CN2 | 3 | Sh Th | Sonde dégivrage |
| CN3 | 4 | GND | Afficheur - Sonde ambiant | CN2 | 4 | GND | Sonde dégivrage |
| CN3 | 5 | +5V | Afficheur - Sonde ambiant | CN2 | 5 | PWM | Ventilateur |
| CN3 | 6 | +12V | Afficheur - Sonde ambiant | CN2 | 6 | FAN | Ventilateur |
| CN7 | 1 | Heat | Résistance clapet | CN2 | 7 | GND | Ventilateur |
| CN7 | 2 | +12V | Résistance clapet | CN2 | 8 | LED | Éclairage congélateur |
| CN7 | 3 | B- | Clapet | CN2 | 9 | +12V | Éclairage congélateur |
| CN7 | 4 | A- | Clapet | CN6 | 1 | ACN | Neutre |
| CN7 | 5 | B+ | Clapet | CN6 | 2 | - | - |
| CN7 | 6 | A+ | Clapet | CN6 | 3 | F Ht | Résistance dégivrage |
| CN7 | 7 | GND | Interrupteur porte réfrigérateur | CN6 | 4 | Sl H | - |
| CN7 | 8 | DOOR1 | Interrupteur porte réfrigérateur | CN1 | 1 | ACN | Neutre |
| CN7 | 9 | +12V | Éclairage réfrigérateur | CN1 | 2 | - | - |
| CN7 | 10 | Lc Ied | Éclairage réfrigérateur | CN1 | 3 | ACL | Phase |
| CN7 | 11 | GND | Sonde réfrigérateur | CN8 | 1 | U | Compresseur |
| CN7 | 12 | Lc Th | Sonde réfrigérateur | CN8 | 2 | - | - |
| CN8 | 3 | V | Compresseur | ||||
| CN8 | 4 | - | - | ||||
| CN8 | 5 | W | Compresseur |
