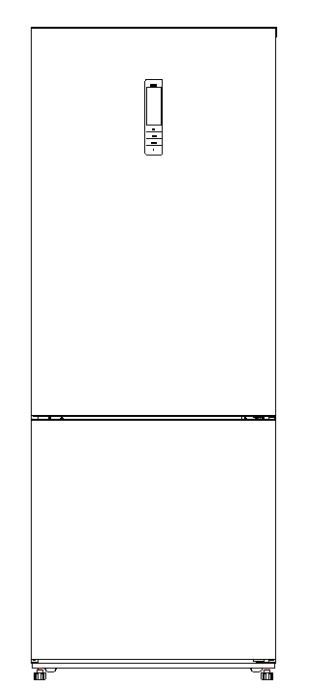

CB421NFIL (732720)
CB421NFIL
Documents techniques
Codes erreurs
Code Erreur zone réfrigérateur | Code Erreur zone Congélateur | Signification | Vérifications |
E0 | Défaut sonde réfrigérateur | Vérification valeur de sonde et sa connectique | |
Eb | Défaut sonde zone fraicheur | Vérification valeur de sonde et sa connectique | |
E0 | Défaut sonde congélateur | Vérification valeur de sonde et sa connectique | |
E1 | Défaut sonde dégivrage | Vérification valeur de sonde et sa connectique | |
EH | Défaut sonde ambiant | Vérification valeur de sonde et sa connectique | |
| EC | Défaut communication entre afficheur / puissance | Vérification câblage de porte et la connectique |
E0 | E2 | Défaut de l'ensemble des sondes | Vérification valeur des sondes et leur connectique |
Valeurs composants
SONDE DE DEGIVRAGE (MEI3675893)
| T (℃) | R (KΩ) | T (℃) | R (KΩ) | T (℃) | R (KΩ) | T (℃) | R (KΩ) |
| -30 | 33,81 |
-12 | 12,16 |
2 |
5,87 |
10 | 3,97 |
| -26 | 26,68 |
-10 | 10,92 |
3 | 5,58 |
12 | 3,61 |
| -24 | 23,76 |
-8 | 9,82 |
4 | 5,31 |
14 | 3,29 |
| -22 | 21,18 |
-6 | 8,84 |
5 | 5,06 |
16 | 2,99 |
| -20 | 18,9 |
-4 | 7,97 |
6 | 4,81 |
18 | 2,74 |
| -18 | 16,9 |
-2 | 7,19 |
7 | 4,59 |
20 | 2,50 |
| -16 | 15,12 |
0 | 6,49 |
8 | 4,37 |
25 | 2,00 |
| -14 | 13,55 |
1 | 6,17 |
9 | 4,17 |
30 | 1,62 |
SONDE DE TEMPERATURE (MEI4554802)
| T (℃) | R (KΩ) | T (℃) | R (KΩ) | T (℃) | R (KΩ) | T (℃) | R (KΩ) |
| -30 | 33,81 |
-12 | 12,16 |
2 |
5,87 |
10 | 3,97 |
| -26 | 26,68 |
-10 | 10,92 |
3 | 5,58 |
12 | 3,61 |
| -24 | 23,76 |
-8 | 9,82 |
4 | 5,31 |
14 | 3,29 |
| -22 | 21,18 |
-6 | 8,84 |
5 | 5,06 |
16 | 2,99 |
| -20 | 18,9 |
-4 | 7,97 |
6 | 4,81 |
18 | 2,74 |
| -18 | 16,9 |
-2 | 7,19 |
7 | 4,59 |
20 | 2,50 |
| -16 | 15,12 |
0 | 6,49 |
8 | 4,37 |
25 | 2,00 |
| -14 | 13,55 |
1 | 6,17 |
9 | 4,17 |
30 | 1,62 |
SONDE DE TEMPERATURE CONGELATEUR (MEI4718660)
| T (℃) | R (KΩ) | T (℃) | R (KΩ) | T (℃) | R (KΩ) | T (℃) | R (KΩ) |
| -30 | 33,81 |
-12 | 12,16 |
2 |
5,87 |
10 | 3,97 |
| -26 | 26,68 |
-10 | 10,92 |
3 | 5,58 |
12 | 3,61 |
| -24 | 23,76 |
-8 | 9,82 |
4 | 5,31 |
14 | 3,29 |
| -22 | 21,18 |
-6 | 8,84 |
5 | 5,06 |
16 | 2,99 |
| -20 | 18,9 |
-4 | 7,97 |
6 | 4,81 |
18 | 2,74 |
| -18 | 16,9 |
-2 | 7,19 |
7 | 4,59 |
20 | 2,50 |
| -16 | 15,12 |
0 | 6,49 |
8 | 4,37 |
25 | 2,00 |
| -14 | 13,55 |
1 | 6,17 |
9 | 4,17 |
30 | 1,62 |
VENTILATEUR (MEI3446283)
Rouge-Violet 10 KΩ / Noir-Rouge 130 KΩ / Noir - Violet 140 Ω
Câblage de la carte
CARTE ELECTRONIQUE DE PUISSANCE + INVERTER (MEI1629461)
| Connecteur | Broche | Signal | Composant | Connecteur | Broche | Signal | Composant |
| CN4 | 1 | +12V | Afficheur | CN8 | 1 | GND | Ventilateur |
| CN4 | 2 | R/S | Afficheur | CN8 | 2 | FB | Ventilateur |
| CN4 | 3 | GND | Afficheur | CN8 | 3 | FAN | Ventilateur |
| CN7 | 1 | LC | Sonde réfrigérateur | CN8 | 4 | GND | Résistance clapet |
| CN7 | 2 | LC | Sonde réfrigérateur | CN8 | 5 | FWJRQ | Résistance clapet |
| CN7 | 3 | - | - | CN8 | 6 | B/ | Clapet |
| CN7 | 4 | - | - | CN8 | 7 | A/ | Clapet |
| CN7 | 5 | LD | Sonde congélateur | CN8 | 8 | B/ | Clapet |
| CN7 | 6 | LD | Sonde congélateur | CN8 | 9 | A/ | Clapet |
| CN7 | 7 | LDZF | Sonde évaporateur | CN12 | 1 | N | Neutre |
| CN7 | 8 | LDZF | Sonde évaporateur | CN12 | 2 | - | - |
| CN5 | 1 | - | - | CN12 | 3 | HSJRQ | Résistance dégivrage |
| CN5 | 2 | - | - | CN12 | 4 | FNJRQ | - |
| CN5 | 3 | - | - | CN12 | 5 | JSJRQ | - |
| CN5 | 4 | - | - | CN6 | 1 | W | Compresseur |
| CN5 | 5 | DOOR | Interrupteur de porte | CN6 | 2 | - | - |
| CN5 | 6 | DOOR | Interrupteur de porte | CN6 | 3 | V | Compresseur |
| CN5 | 7 | LED | Éclairage | CN6 | 4 | - | - |
| CN5 | 8 | LED | Éclairage | CN6 | 5 | U | Compresseur |
| CN5 | 9 | - | - | CN11 | 1 | L | Phase |
| CN5 | 10 | - | - | CN11 | 2 | - | - |
| CN5 | 11 | - | - | CN11 | 3 | N | Neutre |
| CN5 | 12 | - | - | CN13 | 1 | - | Protecteur |
| CN13 | 2 | - | Protecteur |
