Trouver des pièces détachées par marques et modèles d'appareils :

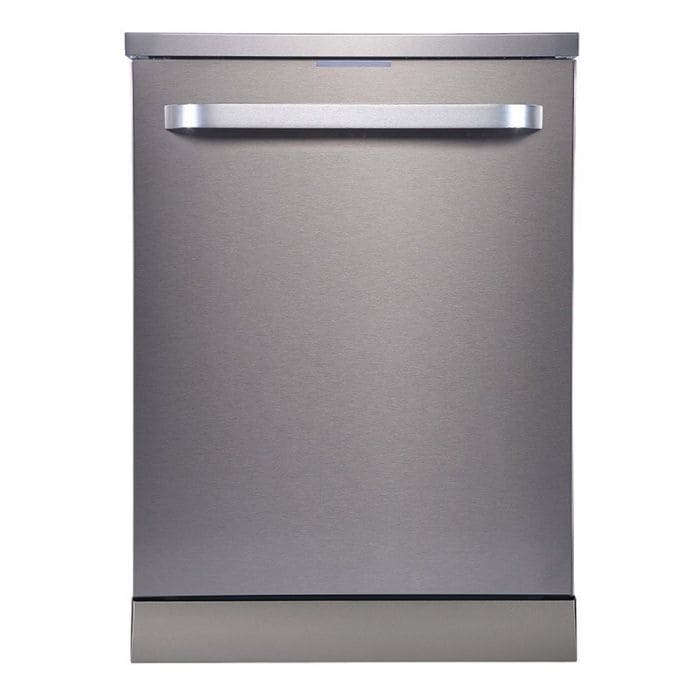

14S42CXAD929C (972280)
14S42 C XAD929C
| Code Erreur | Description | Vérifications |
| E1 | Temps de remplissage trop long | Vérifier robinet d'eau ouvert, alimentation de l'électrovanne, débitmètre |
| E3 | Temps de chauffage trop long | Vérifier valeur de la sonde de température, valeur de la résistance, capteur de pression |
| E4 | Détection d'un débordement, fuite | |
| E6 | Défaut sonde de température | Vérifier valeur de la sonde de température |
| E7 | Défaut sonde de température | Vérifier valeur de la sonde de température |
| E8 | Défaut inverseur | Vérifier si blocage mécanique, interrupteur de position |
| E9 | Défaut touche "coincée" | Appui plus de 30 secondes sur une touche ou présence d'eau sur une des touches |
| EC | Défaut gestion circuit alimentation triphasé (DC) | Faire le programme test, l'erreur EC apparaitra lors de l'activation du composant en défaut. |
| Ed | Défaut de communication | Vérifier câblage de communication entre carte de puissance et carte d'affichage |
Remarques sur fonction ACTIV DOOR :
Pour les lave-vaisselle dotés de la fonction Activ-door / Ouverture de porte automatique, la porte s'ouvrira avant la fin du cycle. Exemple:
- 45 minutes à 1h15* avant la la fin pour un programme ECO
- 10 à 15 minutes* avant la fin pour les cycles Intensif, Verre, 90 min etc.
- Pas d'ouverture sur les cycles : 30 minutes / Rapide.
*Temps à titre indicatif pouvant varier selon modèles
CORPS DE CHAUFFE + RESISTANCE + CAPTEUR PRESSION (FM456004558)
27,5 Ω
ELECTROVANNE 1 VOIE (FM82836923)
4,13 KΩ
MOTEUR INVERSEUR (FM80862656)
POMPE DE CYCLAGE + JOINT (FM85383477)
POMPE DE VIDANGE (FM78737470)
283 Ω
RESISTANCE NUE (FM82520052)
28 Ω
SONDE DE BLOC HYDRAULIQUE (FM81048482)
Tableau de valeurs de la sonde de température :
| T (°C) | R (KΩ) | T (°C) | R (KΩ) |
| 15°C | 17,480 | 50°C | 4,144 |
| 20°C | 12,120 | 60°C | 3,011 |
| 25°C | 10,000 | 70°C | 2,224 |
| 30°C | 8,299 | 80°C | 1,667 |
| 40°C | 5,807 | 85°C | 1,451 |
Condition d'accès :
Débrancher électriquement l'appareil quelques secondes puis le rebrancher
| N° | Affichage (selon modele) | Élements actifs | Description |
| 0 | 8:88 | Accès au programme test | Porte ouverte : Maintenir enfoncé la touche ''Programme'' ensuite appuyer sur ''Marche/Arrêt". Lorsque l'affichage ou les voyants clignotent, fermer la porte. |
| 1 | 05 | Électrovanne d'arrivée d'eau | Remplissage cuve jusqu’à 3,6 L. |
| 2 | 4 | Pompe de cyclage + Résistance | Activation pompe de cyclage à
grande vitesse. 10 secondes plus tard, activation résistance jusqu’à atteindre 57°C. Pour écourter le test, appuyer sur ''Programme''. |
| 3 | 3 | Pompe de cyclage + Boite à produit | Passage de la pompe de cyclage en
petite vitesse pendant 8 secondes. Activation boite à produit pendant 45 secondes. |
| 4 | 2 | Électrovanne de régénération | Activation de l'électrovanne de régénération pendant 30 secondes. |
| 5 | 1 | Pompe de vidange | Activation de la pompe de vidange pendant 30 secondes. |
| 6 | F* | Fin | Émet un BIP avant arrêt du programme test. |
| 7 | F* | Ouverture de la porte (selon modèle) |
Activation du verrouillage / moteur d'ouverture de porte pour ouverture de la porte. |
Remarques sur fonction ACTIV DOOR :
Pour les lave-vaisselle dotés de la fonction Activ-door / Ouverture de porte automatique, la porte s'ouvrira avant la fin du cycle. Exmple:
- 45 minutes à 1h15* avant la la fin pour un programme ECO
- 10 à 15 minutes* avant la fin pour les cycles Intensif, Verre, 90 min etc.
- Pas d'ouverture sur les cycles : 30 minutes / Rapide.
*Temps à titre indicatif pouvant varié selon modèles
