WT 712 A S566C2 (10019618)

WT 712 A S566C2 (10019618)

WT 712 A S566C2 (10019618) Schema.pdf
CODE ERREUR Description de la panne Vérifications possibles
E10 Remplissage trop long Vérifier robinet fermé, vérifier électrovanne, pressostat, carte de commande
E12 Pb niveau d'eau trop haut Vérifier électrovanne, pressostat
E16
Pas de changement d'état du niveau d'eau dans les 15s
Vérifier électrovanne, pressostat
E20 Temps de vidange trop long Vérifier tuyau de vidange bouché, pompe de vidange bloquée ou HS, carte électronique
E21 Temps de vidange trop long Vérifier tuyau de vidange bouché, pompe de vidange bloquée ou HS, carte électronique
E30 Pas de verrouillage porte Vérifier sécurité de porte ou sa connectique, carte électronique
E31 Pas de déverrouillage porte Vérifier sécurité de porte ou sa connectique, carte électronique
E33 Défaut pressostat Vérifier pressostat et sa connectique
E34 Défaut sonde température lavage (ouvert ou coupée) Vérifier sonde de température, carte électronique
E35 Défaut sonde température lavage (ouvert ou coupée) Vérifier sonde de température, carte électronique
E36 Défaut chauffage Vérifier sonde de température, carte électronique
E37 Défaut sonde de température séchage Vérifier valeur de la sonde de température, carte électronique
E38 Défaut sonde de température séchage Vérifier valeur de la sonde de température, carte électronique
E3A Problème de chauffage Vérifier sondes, résistance, ventilateur, carte électronique
E40 Défaut carte de commande Vérifier carte électronique
E50 Défaut alimentation moteur par carte inverter Vérifier la connectique moteur
E5x Défaut alimentation moteur par carte inverter Vérifier la connectique moteur
E60 Moteur ne fonctionne pas Vérifier connectique moteur, enroulement moteur, carte électronique
E61 Moteur ne fonctionne pas Vérifier connectique moteur, enroulement moteur, carte électronique
E62 Vitesse moteur anormale Vérifier connectique moteur, enroulement moteur, carte électronique
E64 Défaut communication avec carte inverter Vérifier connectique moteur
E70 Touche rémanente -
E80 Défaut communication Erreur de communication entre carte électronique puissance et carte électronique affichage
C1
C2
U01
Rappel de nettoyage
Le rappel de nettoyage apparait tous les 60 cycles.
Le client est invité à nettoyage : "le joint de porte, la vitre, le distributeur de lessive, le filtre d'entrée et le filtre de la pompe de vidange."
Une fois le nettoyage et l'entretien terminé, appuyez simultanément sur les touches situées au dessus du témoin d'entretien   et maintenez-les enfoncées jusqu'au signal sonore pour supprimer ce rappel.

ELECTROVANNE 2 VOIES (à l'unité) (FML111342408)

4,98 KΩ

POMPE DE VIDANGE + BOUCHON (FML84362561)

166 Ω

RESISTANCE+CTN (FML110912753)

Résistance : 30 Ω

Tableau de valeurs de la sonde de température :

T (°C) R (KΩ) T (°C) R (KΩ) T (°C) R (KΩ)
10 9.6774 40 2.5782 70 0.8474
15 7.6313 45 2.1146 75 0.7158
20 6.0571 50 1.7437 80 0.6071
25 4.8385 55 1.4453 85 0.5171
30 3.8990 60 1.2040 90 0.4432
35 3.1613 65 1.0078 100 0.3289


ACCES AU PROGRAMME TEST
Pour accéder au programme test, débrancher puis rebrancher le lave-linge
Mettre le lave linge sous tension, fermer le hublot, puis appuyer successivement sur : (C), (E), (C), (E)
SELECTION D'UN TEST : Appuyer sur (A) ou (B) pour choisir un test et valider avec Départ/Pause (E).
T01 Model ID Version de programmation. Appuyez sur (B) ou (C) pour changer de version.
Maintenir (B) pour valider le changement.
T02 Code Erreur Un appui sur (A) et (B) permet de consulter les différentes erreurs.
Pour effacer les erreurs, maintenir (C) et (D) pendant 3s
T03 Programme ID Vérification des programmes Project, UL, Cod:Control, Inverter.
T04 Test LED
Appuyer sur (A), ensuite appuyez les touche A , B,… E Pour quitter le test appui plusieurs fois sur (E)
T05 Test vidange Affiche "PPt", activation de la pompe de vidange.
Affichage "god" : vidange réussie. / Affichage "FP" : problème vidange.
T06 Test niveau d'eau Remplissage jusqu'au niveau utilisé pendant le lavage
T07 Test chauffage Affiche la température, remplissage au niveau 1 puis chauffage 5 minutes maximum.
T08 Test électrovanne
Affiche "UU" : Appui sur (E)
Appuyer sur (A), affichage "u2": activation de l'électrovanne de prélavage pendant 5s.
Appuyer sur (A), affichage "u1": activation de l'électrovanne de lavage pendant 5s
Appuyer sur (E) pour vidanger et sortir du test
T09 Test rotation Affiche "tUB", tambour tourne dans le sens horaire pendant 15 secondes, s'arrête 10 secondes, puis tourne dans l'autre sens pendant 15 secondes..
T10 Test essorage Affiche "SPN". Essorage à 400 tours,
Appui sur (A) ensuite (B) augmente la vitesse de la machine à son maximal.

Liste de prix publique
Trier par : Nom (A-Z)

WT 712 A S566C2 (10019618)

AMORTISSEUR - FML584336948
Position de la vue éclatée : 38
En stock
4,66 € 4.66 EUR TTC
ANTIPARASITE - FML6969106
Position de la vue éclatée : 14
En stock
7,81 € 7.81 EUR TTC
AUBE DE TAMBOUR - FML121381022790
Position de la vue éclatée : 35.1
En stock
5,15 € 5.15 EUR TTC
AXE AMORTISSEUR - FML583255195
Position de la vue éclatée : 39
En stock
4,68 € 4.68 EUR TTC
AXE CHARNIERE - FML121380055289
Position de la vue éclatée : 27
En stock
2,37 € 2.37 EUR TTC
BANDEAU DE COMMANDE - FML8305496
Position de la vue éclatée : 50
En réapprovisionnement
19,19 € 19.19 EUR TTC
BOITE A PRODUIT - FML583606341
Position de la vue éclatée : 1
En stock
29,84 € 29.84 EUR TTC
BUSE INJECTION+ 2 DURITES - FML590062890
Position de la vue éclatée : 26
En stock
15,67 € 15.67 EUR TTC
CACHE DE MISE A AIR LIBRE (à l'unité) - FML593393110
Position de la vue éclatée : 31
En stock
3,34 € 3.34 EUR TTC
CADRE INTERIEUR - FML121381022789
Position de la vue éclatée : 2
En stock
12,10 € 12.1 EUR TTC
CARTE ELECTRONIQUE DE COMMANDE - FML8805567
Position de la vue éclatée : 51
En stock
31,18 € 31.18 EUR TTC
CARTE ELECTRONIQUE DE PUISSANCE - FML1421212
Position de la vue éclatée : 52
En stock
38,65 € 38.65 EUR TTC
CERCLAGE DE MANCHETTE - FML722989106
Position de la vue éclatée : 32
En stock
6,01 € 6.01 EUR TTC
COLLIER DE TUYAU DE VIDANGE - FML121381003094
Position de la vue éclatée : 23
En stock
2,92 € 2.92 EUR TTC
CONTRE PORTE - FML581861940
Position de la vue éclatée : 48.4
En stock
32,29 € 32.29 EUR TTC
CONTREPOIDS INFERIEUR - FML127381000522
Position de la vue éclatée : 42
En stock
16,30 € 16.3 EUR TTC
CORDON ALIMENTATION - FML113173814
Position de la vue éclatée : 24
En stock
17,93 € 17.93 EUR TTC
COURROIE - FML597986318
Position de la vue éclatée : 46
En stock
15,87 € 15.87 EUR TTC
CROCHET DE PORTE - FML121381022783
Position de la vue éclatée : 48.6
En stock
2,59 € 2.59 EUR TTC
CUVE - FML3226861
Position de la vue éclatée : 29
En réapprovisionnement
58,96 € 58.96 EUR TTC
DETECTEUR DE POSITION - FML111533605
Position de la vue éclatée : 43
En stock
10,01 € 10.01 EUR TTC
DURITE - FML126381002381
Position de la vue éclatée : 30
En stock
8,55 € 8.55 EUR TTC
DURITE CUVE / POMPE - FML126381002383
Position de la vue éclatée : 41
En stock
15,95 € 15.95 EUR TTC
ELECTROVANNE 2 VOIES (à l'unité) - FML111342408
Position de la vue éclatée : 25
En stock
45,21 € 45.21 EUR TTC
ENCADREMENT SUPERIEUR - FML7848112
Position de la vue éclatée : 4
En stock
44,00 € 44.0 EUR TTC

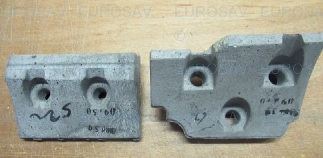

ENSEMBLE CONTREPOIDS SUPERIEUR - FML127381000521
Position de la vue éclatée : 28
En stock
35,64 € 35.64 EUR TTC
FILERIE - FML112462735
Position de la vue éclatée : 13
En stock
57,39 € 57.39 EUR TTC
FILTRE BOBINE - FML134028327
Position de la vue éclatée : 17
En stock
11,81 € 11.81 EUR TTC
FLASQUE DE CUVE - FML580859475
Position de la vue éclatée : 37
En stock
38,11 € 38.11 EUR TTC
JOINT DE PORTE (MANCHETTE) - FML579670108
Position de la vue éclatée : 33
En stock
26,35 € 26.35 EUR TTC
LOGEMENT DE RESSORT - FML601361851
Position de la vue éclatée : 6
En stock
2,56 € 2.56 EUR TTC

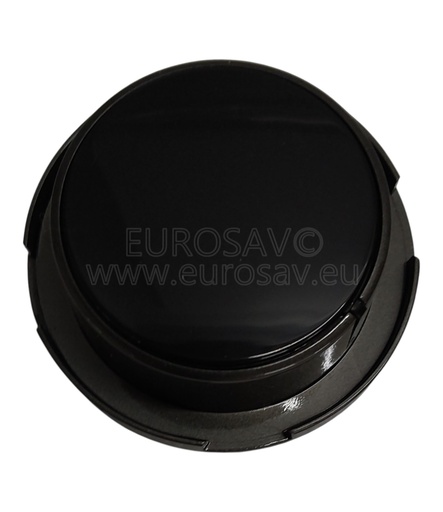

MANETTE - FML4443902
Position de la vue éclatée : 49
En stock
6,05 € 6.05 EUR TTC
MOTEUR INVERTER - FML107074261
Position de la vue éclatée : 40
En stock
92,36 € 92.36 EUR TTC
PALIER ROULEMENT - FML577540581
Position de la vue éclatée : 36
En stock
13,80 € 13.8 EUR TTC
PANNEAU ARRIERE - FML122381006048
Position de la vue éclatée : 15
En stock
32,53 € 32.53 EUR TTC
PANNEAU LATERAL - FML1304005
Position de la vue éclatée : 7
En stock
16,79 € 16.79 EUR TTC
PIED REGLABLE - FML575677242
Position de la vue éclatée : 11
En stock
7,02 € 7.02 EUR TTC
POMPE DE VIDANGE + BOUCHON - FML84362561
Position de la vue éclatée : 10
En stock
13,97 € 13.97 EUR TTC
PORTE COMPLETE GRISE - FML1691819
Position de la vue éclatée : 48
En stock
51,24 € 51.24 EUR TTC
POULIE - FML582490603
Position de la vue éclatée : 45
En stock
23,09 € 23.09 EUR TTC
PRESSOSTAT - FML110744113
Position de la vue éclatée : 3
En stock
28,59 € 28.59 EUR TTC
RESISTANCE+CTN - FML110912753
Position de la vue éclatée : 44
En stock
19,68 € 19.68 EUR TTC
RESSORT CROCHET - FML129001011882
Position de la vue éclatée : 48.5
En stock
1,77 € 1.77 EUR TTC
RESSORT DE POIGNEE - FML129001011884
Position de la vue éclatée : 48.8
En stock
2,48 € 2.48 EUR TTC
RESSORT DE SUSPENSION - FML129001040245
Position de la vue éclatée : 34
En stock
3,38 € 3.38 EUR TTC
RESSORT DROIT DE PORTE - FML129001011881
Position de la vue éclatée : 48.3
En stock
3,27 € 3.27 EUR TTC
RESSORT GAUCHE DE PORTE - FML714504974
Position de la vue éclatée : 48.2
En stock
3,26 € 3.26 EUR TTC
SECURITE DE PORTE (à l'unité) - FML114026680
Position de la vue éclatée : 5
En stock
17,72 € 17.72 EUR TTC
SUPPORT DE POMPE - FML121381022786
Position de la vue éclatée : 9
En stock
5,55 € 5.55 EUR TTC
SUPPORT DE TUYAU DE VIDANGE - FML5843199591
Position de la vue éclatée : 21
En stock
3,25 € 3.25 EUR TTC
