DHP 8 C FD W566C (10012330)
DHP8CFDW566C
| Code erreur | Description | Vérifications |
| FULL ou E12 ou E20 (selon modèle) | Bac plein | Vérifier, ILS ou interrupteur de niveau d'eau, pompe de relevage |
E30 | Défaut circuit résistance | Vérifier thermostat |
| E32 | Défaut sonde humidité | Vérifier connectique en sonde humidité jusque la carte électronique |
| E33 | Défaut sonde de température compresseur ou sonde de température avant (filtre à peluche) | Vérifier valeurs des sondes et leurs connectiques jusque la carte électronique Vérifier les sondes via le programme test |
E50 | Anomalie détectée par la carte inverter moteur (selon modèle) | |
| E64 | Défaut carte
inverter moteur (selon modèle) | |
| E82 | Défaut de communication |
POMPE DE RELEVAGE (FMS88160853)
1K Ω
SONDE DE TEMPERATURE (FML111267218)
Tableau de valeurs de la sonde de température (Résistance sur LAVE LINGE ou Filtre à peluche sur SECHE LINGE) :
| T (°C) | R (KΩ) | T (°C) | R (KΩ) | T (°C) | R (KΩ) |
| 10 | 9.6774 | 40 | 2.5782 | 70 | 0.8474 |
| 15 | 7.6313 | 45 | 2.1146 | 75 | 0.7158 |
| 20 | 6.0571 | 50 | 1.7437 | 80 | 0.6071 |
| 25 | 4.8385 | 55 | 1.4453 | 85 | 0.5171 |
| 30 | 3.8990 | 60 | 1.2040 | 90 | 0.4432 |
| 35 | 3.1613 | 65 | 1.0078 | 100 | 0.3289 |
SONDE DE TEMPERATURE (FMS116881470)
T (°C) |
R (kΩ) | T (°C) | R (kΩ) | T (°C) | R (kΩ) | T (°C) | R (kΩ) |
| 10 | 9.6774 | 30 | 3.8990 | 50 | 1.7437 | 70 | 0.8474 |
| 15 | 7.6313 | 35 | 3.1613 | 55 | 1.4453 | 75 | 0.7158 |
| 20 | 6.0571 | 40 | 2.5782 | 60 | 1.2040 | 80 | 0.6071 |
| 25 | 4.8385 | 45 | 2.1146 | 65 | 1.0078 | 100 | 0.3289 |
SUPPORT POMPE RELEVAGE (FLOTTEUR + ILS) (FMS127857796)
Flotteur en position basse : ILS OUVERT
Flotteur en position haute : ILS FERMÉ (0.2 Ω env.)
Si valeur flotteur en position basse , ILS > 10 Ω (voir 500 Ω ou plus) = ILS HS
Condition d'entrée :
Fermer la porte du sèche-linge. et appuyer sur le bouton Marche/Arrêt pour allumer l'appareil

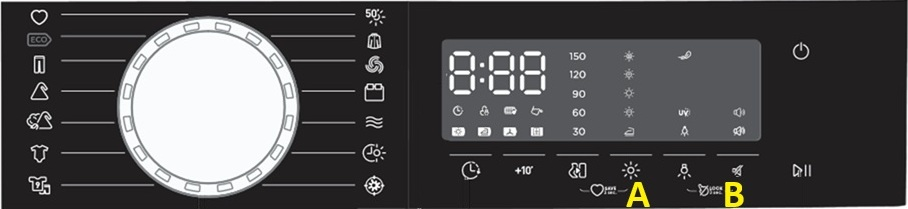

Appuyer successivement sur : "INTENSITE","SIGNAL", "INTENSITE","SIGNAL"
N° Test | Composant(s) testé(s) | Affichage entrée du test | Description du test |
T01 | Affichage | d00 | Contrôle de l'afficheur |
T02 | Controle Erreur | Err | Affiche les erreurs mémorisées : |
T03 | Software version | UEr | Affiche en boulce les différentes versions de : project number, UI board software, drive board software , touch software et moteur |
T04 | Affichage | U,t | Allume tous les voyants de l'afficheur, tourner la manette pour controle le codeur de sélection de programme, |
T05 | Pompe de relevage | PPt | Affiche "FP" si le compartiment de la pompe est plein, |
T06 | Interrupteur de niveau d'eau | EPP | Affiche "FLL" si le compartiment de la pompe est plein, |
T07 | Sonde de température compresseur + activation du ventilateur | Affichage de la température de la sonde compresseur | Affiche la température de la sonde compresseur. |
T08 | Sonde de température filtre + activation du compresseur | Affichage de la température de la sonde filtre | Affiche la température de la sonde compresseur et active le compresseur et le moteur pendant 5 minutes. |
T09 | Moteur | tt | Activation du moteur dans la sens horaire |
T10 | Sonde d'humidité | HFt | Affiche le seuil d'humidité détecté. |
