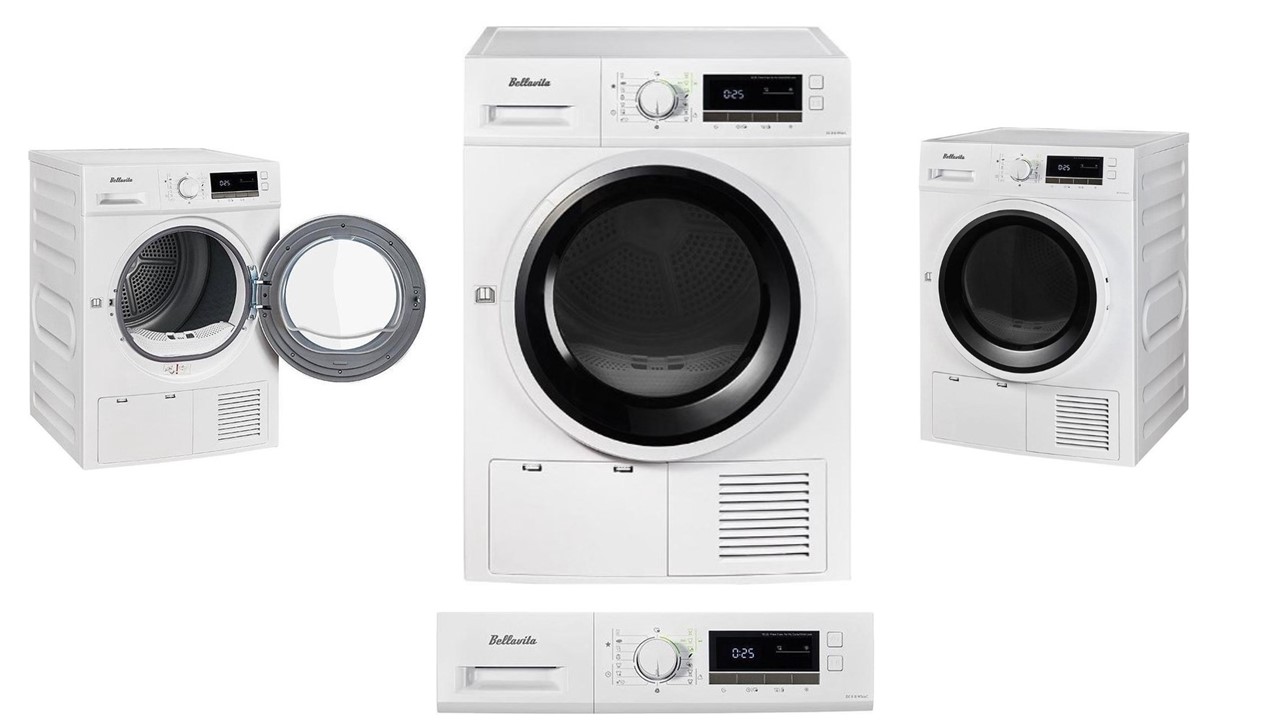

DC8BW566C (965139)
DC 8 B W566C
| Code erreur | Description | Vérifications |
| FULL ou E12 ou E20 (selon modèle) | Bac plein | Vérifier, ILS ou interrupteur de niveau d'eau, pompe de relevage |
E30 | Défaut circuit résistance | Vérifier thermostat |
| E32 | Défaut sonde humidité | Vérifier connectique en sonde humidité jusque la carte électronique |
| E33 | Défaut sonde de température de la résistance ou sonde de température avant (filtre à peluche) | Vérifier valeurs des sondes et leurs connectiques jusque la carte électronique |
E50 | Anomalie détectée par la carte inverter moteur (selon modèle) | |
| E64 | Défaut carte
inverter moteur (selon modèle) | |
| E82 | Défaut de communication |
ENSEMBLE BLOC RESISTANCE (FMS132057699)
Controle résistance de séchage :
Broche connecteur | Composant | Valeurs (Ω) | Puissance (W) |
P1 - P2 | Sonde de température | Voir tableau ci dessous |
|
P3 - P4 | Résistance cycle coton | 27 Ω | 1950 W |
P4 - P5 | Résistance cycle synthétique | 66 Ω | 800 W |
Tableau de valeurs de la sonde de température (Résistance SECHE LINGE) :
| T (°C) | R (KΩ) | T (°C) | R (KΩ) | T (°C) | R (KΩ) |
| 10 | 96,412 | 40 | 25,904 | 70 | 8,579 |
| 15 | 76,184 | 45 | 21,272 | 75 | 7,249 |
| 20 | 60,603 | 50 | 17,566 | 80 | 6,148 |
| 25 | 48,529 | 55 | 14,582 | 85 | |
| 30 | 39,117 | 60 | 12,165 | 90 | |
| 35 | 31,733 | 65 | 10,195 | 100 |
POMPE DE RELEVAGE (FMS88325647)
775 KΩ
SONDE DE TEMPERATURE (FML111267218)
Tableau de valeurs de la sonde de température (Résistance sur LAVE LINGE ou Filtre à peluche sur SECHE LINGE) :
| T (°C) | R (KΩ) | T (°C) | R (KΩ) | T (°C) | R (KΩ) |
| 10 | 9.6774 | 40 | 2.5782 | 70 | 0.8474 |
| 15 | 7.6313 | 45 | 2.1146 | 75 | 0.7158 |
| 20 | 6.0571 | 50 | 1.7437 | 80 | 0.6071 |
| 25 | 4.8385 | 55 | 1.4453 | 85 | 0.5171 |
| 30 | 3.8990 | 60 | 1.2040 | 90 | 0.4432 |
| 35 | 3.1613 | 65 | 1.0078 | 100 | 0.3289 |
Condition d'entrée :
Fermer la porte du sèche-linge. et appuyer sur le bouton Marche/Arrêt pour allumer l'appareil

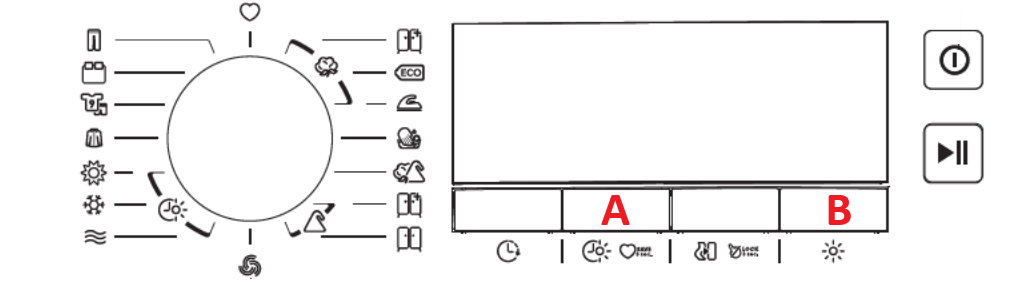

Appuyer successivement sur : "Durée" (A), "Intensité" (B), "Durée" (A), "Intensité" (B)
N° Test | Composant(s) testé(s) | Affichage entrée du test | Description du test |
T01 | Affichage | d00 | Contrôle de l'afficheur |
T02 | Controle Erreur | Err | Affiche les erreurs mémorisées : |
T03 | Software version | UEr | Affiche en boucle les différentes versions de : project number, UI board software, drive board software , touch software et moteur |
T04 | Affichage | U,t | Allume tous les voyants de l'afficheur, tourner la manette pour controle le codeur de sélection de programme, |
T05 | Pompe de relevage | PPt | Affiche "FP" si le compartiment de la pompe est plein, |
T06 | Interrupteur de niveau d'eau | EPP | Affiche "FLL" si le compartiment de la pompe est plein, |
T07 | Sonde de température compresseur + Activation du ventilateur | Affichage de la température de la sonde compresseur | Affiche la température de la sonde compresseur. |
T08 | Sonde de température filtre + activation du compresseur | Affichage de la température de la sonde filtre | Affiche la température de la sonde compresseur et active le compresseur et le moteur pendant 5 minutes. |
T09 | Moteur | tt | Activation du moteur dans la sens horaire |
T10 | Sonde d'humidité | HFt | Affiche le seuil d'humidité détecté. |
CARTE ELECTRONIQUE DE COMMANDE (AFFICHAGE DIGITAL) (FMS73872412)
Connecteur | |
P0 | Phase |
P1 | Neutre / Pompe de relevage / Résistance 2 |
P2 | Moteur |
P3 | Résistance 1 |
P4 | Sonde humidité |
P5 | ILS Flotteur pompe de relevage / Sonde filtre à peluche / Sonde résistance |
P6 | Interrupteur porte |
P7 | Afficheur |
