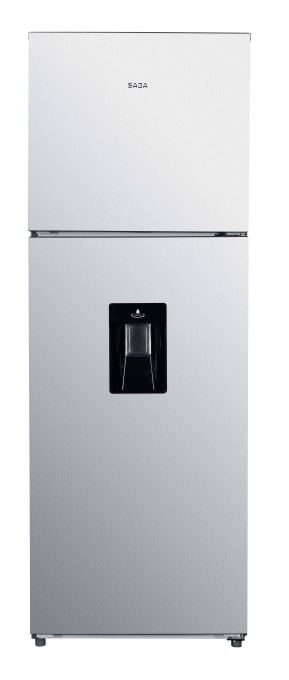

CT3421NFWDIL (726901)
CT3421NFWDIL
Documents techniques
Codes erreurs
Les codes erreurs sont indiqués par clignotement de l'éclairage
| Nombre clignotement | Description |
| 1 fois | Défaut sonde réfrigérateur |
| 2 fois | Défaut sonde dégivrage |
| 3 fois | Défaut sonde ambiant (Extérieur) |
| 4 fois | Défaut potentiomètre |
| 5 fois | Défaut carte de puissance |
Valeurs composants
RESISTANCE DEGIVRAGE+FUSIBLES (HOM16472145)
355 Ω
SONDE DE DEGIVRAGE (HOM2190001)
| T (℃) | R (KΩ) | T (℃) | R (KΩ) | T (℃) | R (KΩ) | T (℃) | R (KΩ) |
| -30 | 33,810 | -12 | 12,130 | 2 | 5,873 | 10 | 3,972 |
| -26 | 26,679 | -10 | 10,920 | 3 | 5,587 | 12 | 3,613 |
| -24 | 23,755 | -8 | 9,840 | 4 | 5,316 | 14 | 3,290 |
| -22 | 21,176 | -6 | 8,853 | 5 | 5,060 | 16 | 3,000 |
| -20 | 18,900 | -4 | 7,955 | 6 | 4,818 | 18 | 2,737 |
| -18 | 16,900 | -2 | 7,160 | 7 | 4,589 | 20 | 2,501 |
| -16 | 15,148 | 0 | 6,495 | 8 | 4,372 | 25 | 2,005 |
| -14 | 13,527 | 1 | 6,175 | 9 | 4,167 | 30 | 1,619 |
SONDE REFRIGERATEUR + CABLAGE (HOM12509041)
| T (℃) | R (KΩ) | T (℃) | R (KΩ) | T (℃) | R (KΩ) | T (℃) | R (KΩ) |
| -30 | 33,810 | -12 | 12,130 | 2 | 5,873 | 10 | 3,972 |
| -26 | 26,679 | -10 | 10,920 | 3 | 5,587 | 12 | 3,613 |
| -24 | 23,755 | -8 | 9,840 | 4 | 5,316 | 14 | 3,290 |
| -22 | 21,176 | -6 | 8,853 | 5 | 5,060 | 16 | 3,000 |
| -20 | 18,900 | -4 | 7,955 | 6 | 4,818 | 18 | 2,737 |
| -18 | 16,900 | -2 | 7,160 | 7 | 4,589 | 20 | 2,501 |
| -16 | 15,148 | 0 | 6,495 | 8 | 4,372 | 25 | 2,005 |
| -14 | 13,527 | 1 | 6,175 | 9 | 4,167 | 30 | 1,619 |
VENTILATEUR (HOM5663815)
Valeur enroulements :
Ventilateur version blanche
Noir-Rouge : 138KΩ ou 58kΩ selon polarité / Rouge-Blanc : 10KΩ / Blanc-Noir : 148 KΩ
Ventilateur version noire:
Noir-Bleu: 10 KΩ / Noir-Rouge: MΩ / Bleu-Rouge : 1 MΩ
Câblage de la carte

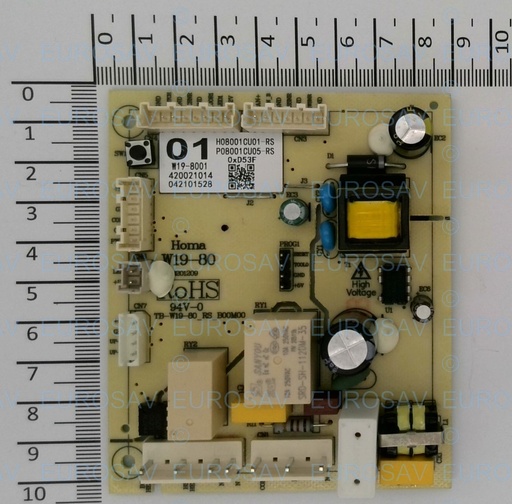

CARTE ELECTRONIQUE DE PUISSANCE (HOM2950672)
| Connecteur | Broche | Signal | Composant | Connecteur | Broche | Signal | Composant |
| CN1 | 1 | Comp | Compresseur | CN4 | 1 | GND | Potentiomètre |
| CN1 | 2 | - | - | CN4 | 2 | SW | Potentiomètre |
| CN1 | 3 | L | Phase | CN4 | 3 | GND | Sonde réfrigérateur |
| CN1 | 4 | - | - | CN4 | 4 | Lc Snr | Sonde réfrigérateur |
| CN1 | 5 | N | Neutre | CN4 | 5 | GND | Interrupteur éclairage réfrigérateur |
| CN2 | 1 | Bc Ht | - | CN4 | 6 | Door1 | Interrupteur éclairage réfrigérateur |
| CN2 | 2 | - | - | CN4 | 7 | LED1 | Éclairage réfrigérateur |
| CN2 | 3 | Hs Ht | Résistance dégivrage | CN4 | 8 | +12V | Éclairage réfrigérateur |
| CN2 | 4 | - | - | CN3 | 1 | Fan+ | Ventilateur congélateur |
| CN2 | 5 | N | Neutre | CN3 | 2 | Fan Fb | Ventilateur congélateur |
| CN2 | 6 | N | Neutre | CN3 | 3 | GND | Ventilateur congélateur |
| CN3 | 4 | Hs Snr | Sonde dégivrage | ||||
| CN3 | 5 | GND | Sonde dégivrage | ||||
| CN3 | 6 | Hw Snr | - | ||||
| CN3 | 7 | GND | - |
