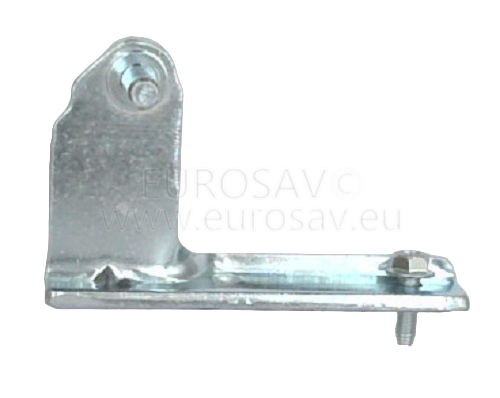

CNF310EX277E (983017)
CNF 310 E X277E
Documents techniques
Codes erreurs
Les codes erreurs sont indiqués sur la carte électronique d'affichage par une combinaison d'un ou plusieurs voyants clignotants.
| Code Erreur | Voyants | Description | Vérifications |
| E1 | A + B | Défaut sonde
réfrigérateur / congélateur (selon type de l'appareil) | Vérifier valeur de la sonde |
| E5 | A + C | Défaut sonde dégivrage congélateur | Vérifier valeur de la sonde |
| E6 | B + D | Problème de communication entre carte afficheur et carte électronique principale | Vérifier si coupure au niveau du câblage de porte |
| E7 | A + D | Défaut sonde ambiant | Vérifier valeur de la sonde |
| E9 | B + E | Température
anormalement élevée (congélateur uniquement) | |
| E10 | B + C | Défaut appui long bouton |
Variantes de cartes affichages possibles:
Remplacement sonde de température :
Les sondes de température possèdent les mêmes caractéristiques, par conséquent elles sont compatibles.
Selon la version de sonde commandée, vous serez peut-être amené à couper les fils de la sonde défectueuse
et à ressouder la nouvelle lors de son remplacement si le connecteur est différent.
Codification de la sonde : Vous référez à la liste de pièces.
| T(℃) | R (㏀) | T(℃) | R (㏀) | T(℃) | R (㏀) | T(℃) | R (㏀) |
| -30 | 33.81 | -12 | 12.160 | 2 | 5.873 | 10 | 3.972 |
| -26 | 26.68 | -10 | 10.920 | 3 | 5.587 | 12 | 3.613 |
| -24 | 23.76 | -8 | 9.820 | 4 | 5.315 | 14 | 3.290 |
| -22 | 21.18 | -6 | 8.841 | 5 | 5.060 | 16 | 2.999 |
| -20 | 18.90 | -4 | 7.968 | 6 | 4.818 | 18 | 2.737 |
| -18 | 16.90 | -2 | 7.190 | 7 | 4.589 | 20 | 2.501 |
| -16 | 15.12 | 0 | 6.495 | 8 | 4.372 | 25 | 2.005 |
| -14 | 13.550 | 1 | 6.175 | 9 | 4.167 | 30 | 1.617 |
Valeurs composants

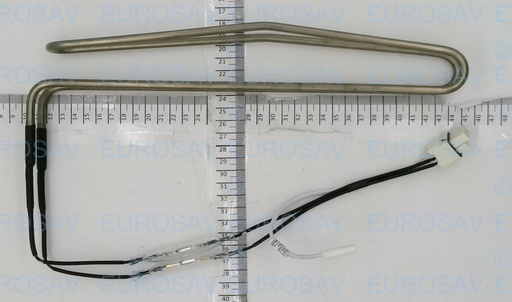

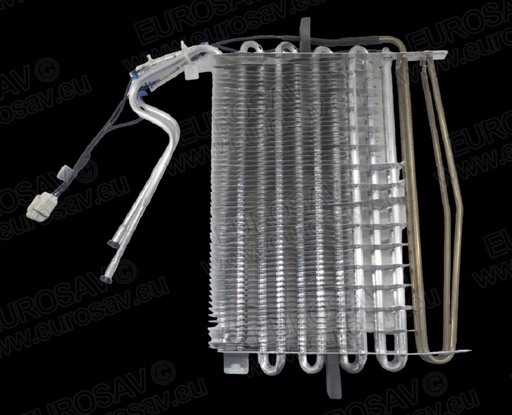

RESISTANCE DEGIVRAGE 170W + SONDE + FUSIBLE (FMF233246801)
1,47 KΩ
SONDE DE TEMPERATURE (50CM) (FMF112010070782)
| T(℃) | R (㏀) | T(℃) | R (㏀) | T(℃) | R (㏀) | T(℃) | R (㏀) |
| -30 | 33.81 | -12 | 12.160 | 2 | 5.873 | 10 | 3.972 |
| -26 | 26.68 | -10 | 10.920 | 3 | 5.587 | 12 | 3.613 |
| -24 | 23.76 | -8 | 9.820 | 4 | 5.315 | 14 | 3.290 |
| -22 | 21.18 | -6 | 8.841 | 5 | 5.060 | 16 | 2.999 |
| -20 | 18.90 | -4 | 7.968 | 6 | 4.818 | 18 | 2.737 |
| -18 | 16.90 | -2 | 7.190 | 7 | 4.589 | 20 | 2.501 |
| -16 | 15.12 | 0 | 6.495 | 8 | 4.372 | 25 | 2.005 |
| -14 | 13.550 | 1 | 6.175 | 9 | 4.167 | 30 | 1.617 |
VENTILATEUR (FMF73916207)
Noir-Rouge 4 MΩ / Noir-Jaune Ω / Jaune-Rouge Ω
Câblage de la carte
CARTE ELECTRONIQUE DE PUISSANCE + BOITIER (FMF484713529)
| Connecteur | Broche | Signal | Composant | Connecteur | Broche | Signal | Composant |
| CN4 | 1 | N | Neutre | CN3 | 1 | +12V | - |
| CN4 | 2 | - | - | CN3 | 2 | +12V | - |
| CN4 | 3 | Comp | Compresseur | CN3 | 3 | +12V | Ventilateur |
| CN4 | 4 | - | - | CN3 | 4 | +12V | - |
| CN4 | 5 | FRd Ht | Résistance dégivrage | CN3 | 5 | +12V | - |
| CN4 | 6 | - | - | CN3 | 6 | +12V | - |
| CN4 | 7 | Ht | - | CN3 | 7 | GND | Ventilateur |
| CN5 | 1 | GND | Interrupteur de porte | CN3 | 8 | GND | - |
| CN5 | 2 | +5V | Sonde dégivrage | CN3 | 9 | GND | Éclairage |
| CN5 | 3 | Fd Snr | Sonde dégivrage | CN3 | 10 | F Fan | Ventilateur |
| CN5 | 4 | +5V | - | CN3 | 11 | R Fan | Éclairage |
| CN5 | 5 | Rd Snr | Interrupteur de porte | CN3 | 12 | R Led | - |
| CN5 | 6 | +5V | Sonde réfrigérateur | CN3 | 13 | Htr | - |
| CN5 | 7 | R Snr | Sonde réfrigérateur | CN3 | 14 | A- | - |
| CN5 | 8 | +5V | - | CN3 | 15 | A+ | - |
| CN5 | 9 | F Snr | - | CN3 | 16 | B- | - |
| CN5 | 10 | +5V | +5V | CN3 | 17 | B+ | - |
| CN5 | 11 | H Snr | Sonde ambiant | CN3 | 18 | TXD | - |
| CN7 | 1 | GND | Afficheur | CN3 | 19 | RXD | - |
| CN7 | 2 | +5V | Afficheur | CN3 | 20 | F Fb | - |
| CN7 | 3 | SEG3 | Afficheur | CN1 | 1 | ACN | Neutre |
| CN7 | 4 | SEG2 | Afficheur | CN1 | 2 | - | - |
| CN7 | 5 | COM1 | Afficheur | CN1 | 3 | ACL | Phase |
| CN7 | 6 | COM2 | Afficheur | ||||
| CN7 | 7 | SW2 | Afficheur | ||||
| CN7 | 8 | Button | Afficheur | ||||
| CN7 | 9 | SEG1 | Afficheur |
