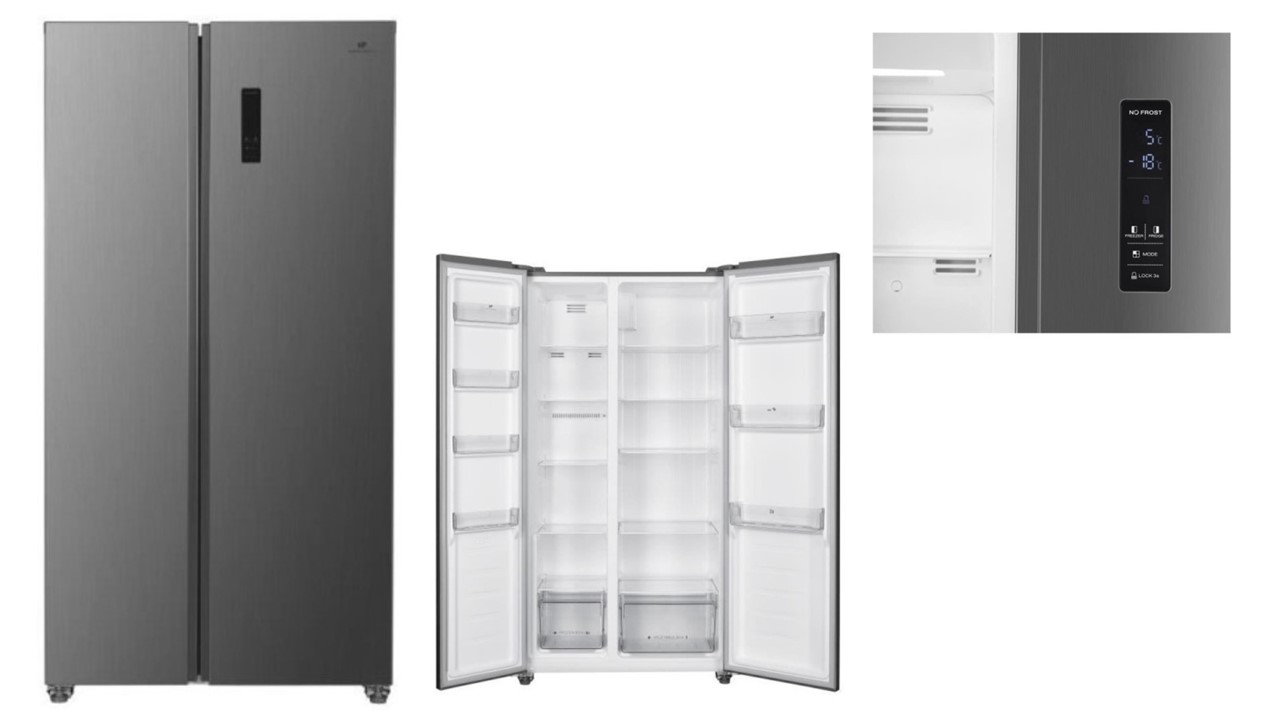

CERASBS442IX (3701542101855)
CERASBS442IX
Documents techniques
Codes erreurs
Code Erreur | Code Erreur | Description |
CONGELATEUR | REFRIGERATEUR | |
E1 | Défaut sonde réfrigérateur | |
E2 | Défaut sonde congélateur | |
E3 en alternance avec la température | Défaut sonde dégivrage | |
E4 | Défaut ventilateur | |
E5 en alternance avec la température | Défaut communication entre carte d'affichage et carte de puissance | |
E6 en alternance avec la température | Défaut carte de puissance | |
E7 | Défaut sur résistance dégivrage ou fusible |
| Code Erreur | Description |
| E0 | Défaut communication entre carte d'affichage et carte de puissance |
| E1 | Défaut sonde réfrigérateur |
| E2 | Défaut sonde congélateur |
| E3 | Défaut sonde dégivrage |
| E4 | Défaut sonde ambiant |
| E5 | Défaut sur résistance dégivrage ou fusible |
Valeurs composants
RESISTANCE DE DEGIVRAGE (HOM3550662)
216 Ω
SONDE DE TEMPERATURE (OU DEGIVRAGE) (HOM6922473)
| T (℃) | R (KΩ) | T (℃) | R (KΩ) | T (℃) | R (KΩ) | T (℃) | R (KΩ) |
| -30 | 33,810 | -12 | 12,130 | 2 | 5,873 | 10 | 3,972 |
| -26 | 26,679 | -10 | 10,920 | 3 | 5,587 | 12 | 3,613 |
| -24 | 23,755 | -8 | 9,840 | 4 | 5,316 | 14 | 3,290 |
| -22 | 21,176 | -6 | 8,853 | 5 | 5,060 | 16 | 3,000 |
| -20 | 18,900 | -4 | 7,955 | 6 | 4,818 | 18 | 2,737 |
| -18 | 16,900 | -2 | 7,160 | 7 | 4,589 | 20 | 2,501 |
| -16 | 15,148 | 0 | 6,495 | 8 | 4,372 | 25 | 2,005 |
| -14 | 13,527 | 1 | 6,175 | 9 | 4,167 | 30 | 1,619 |
VENTILATEUR (HOM22678786)
Rouge-Violet 0,88 MΩ / Rouge-Noir 151KΩ / Noir-Violet 102 KΩ
Câblage de la carte

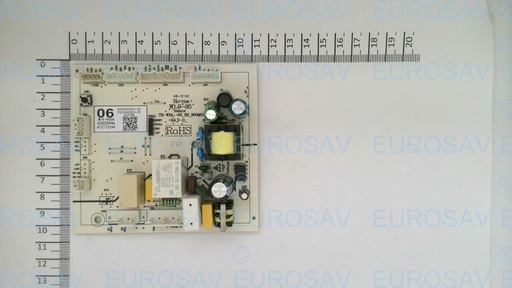

CARTE ELECTRONIQUE DE PUISSANCE (HOM2786100)
| Connecteur | Broche | Signal | Composant | Connecteur | Broche | Signal | Composant |
| CN3 | 1 | GND | Sonde réfrigérateur | CN7 | 1 | +12V | Résistance clapet |
| CN3 | 2 | Lc Snr | Sonde réfrigérateur | CN7 | 2 | F Heat | Résistance clapet |
| CN3 | 3 | GND | Interrupteur porte réfrigérateur | CN7 | 3 | A+ | Clapet |
| CN3 | 4 | DOOR1 | Interrupteur porte réfrigérateur | CN7 | 4 | B+ | Clapet |
| CN3 | 5 | LED1 | Éclairage réfrigérateur | CN7 | 5 | A- | Clapet |
| CN3 | 6 | +12V | Éclairage réfrigérateur | CN7 | 6 | B- | Clapet |
| CN4 | 1 | FAN+ | Ventilateur | CN5 | 1 | Comu | Afficheur + Sonde ambiant |
| CN4 | 2 | FAN B | Ventilateur | CN5 | 2 | GND | Afficheur + Sonde ambiant |
| CN4 | 3 | GND | Ventilateur | CN5 | 3 | +5V | Afficheur + Sonde ambiant |
| CN4 | 4 | Hs Snr | Sonde dégivrage | CN5 | 4 | +12V | Afficheur + Sonde ambiant |
| CN4 | 5 | GND | Sonde dégivrage | CN6 | 1 | LED2 | Éclairage congélateur |
| CN4 | 6 | DOOR2 | Interrupteur porte congélateur | CN6 | 2 | +12V | Éclairage congélateur |
| CN4 | 7 | GND | Interrupteur porte congélateur | CN2 | 1 | Hs Ht | Résistance dégivrage |
| CN4 | 8 | Ld Snr | Sonde congélateur | CN2 | 2 | - | - |
| CN4 | 9 | GND | Sonde congélateur | CN2 | 3 | N | Neutre |
| CN1 | 1 | Comp | Compresseur | ||||
| CN1 | 2 | - | - | ||||
| CN1 | 3 | L | Phase | ||||
| CN1 | 4 | - | - | ||||
| CN1 | 5 | N | Neutre |
