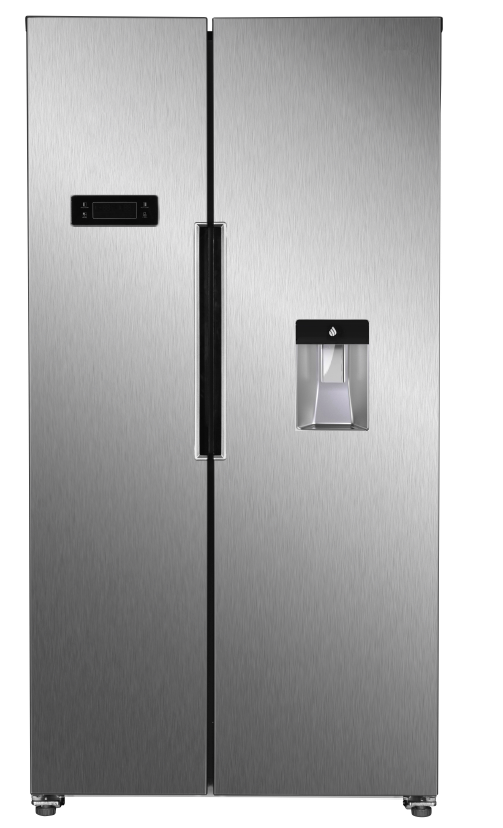

CERA433NFDIX
CERA433NFDIX
Documents techniques
Codes erreurs
Code Erreur | Code Erreur | Description |
CONGELATEUR | REFRIGERATEUR | |
E1 | Défaut sonde réfrigérateur | |
E2 | Défaut sonde congélateur | |
E3 en alternance avec la température | Défaut sonde dégivrage | |
E4 | Défaut ventilateur | |
E5 en alternance avec la température | Défaut communication entre carte d'affichage et carte de puissance | |
E6 en alternance avec la température | Défaut carte de puissance | |
E7 | Défaut sur résistance dégivrage ou fusible |
Valeurs composants
RESISTANCE DE DEGIVRAGE (HOM3550662)
216 Ω
SONDE DE TEMPERATURE (OU DEGIVRAGE) (HOM6922473)
| T (℃) | R (KΩ) | T (℃) | R (KΩ) | T (℃) | R (KΩ) | T (℃) | R (KΩ) |
| -30 | 33,810 | -12 | 12,130 | 2 | 5,873 | 10 | 3,972 |
| -26 | 26,679 | -10 | 10,920 | 3 | 5,587 | 12 | 3,613 |
| -24 | 23,755 | -8 | 9,840 | 4 | 5,316 | 14 | 3,290 |
| -22 | 21,176 | -6 | 8,853 | 5 | 5,060 | 16 | 3,000 |
| -20 | 18,900 | -4 | 7,955 | 6 | 4,818 | 18 | 2,737 |
| -18 | 16,900 | -2 | 7,160 | 7 | 4,589 | 20 | 2,501 |
| -16 | 15,148 | 0 | 6,495 | 8 | 4,372 | 25 | 2,005 |
| -14 | 13,527 | 1 | 6,175 | 9 | 4,167 | 30 | 1,619 |
VENTILATEUR (HOM5663815)
Valeur enroulements :
Ventilateur version blanche
Noir-Rouge : 138KΩ ou 58kΩ selon polarité / Rouge-Blanc : 10KΩ / Blanc-Noir : 148 KΩ
Ventilateur version noire:
Noir-Bleu: 10 KΩ / Noir-Rouge: MΩ / Bleu-Rouge : 1 MΩ
Câblage de la carte

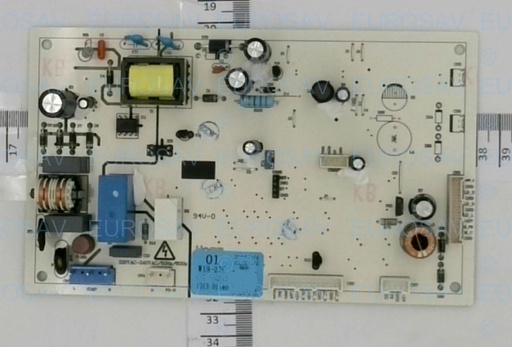

CARTE ELECTRONIQUE DE PUISSANCE (HOM2500300107)
| Connecteur | Broche | Signal | Composant | Connecteur | Broche | Signal | Composant |
| CN1 | 1 | N | Neutre | CN7 | 1 | +5V | Afficheur |
| CN1 | 2 | - | - | CN7 | 2 | GND | Afficheur |
| CN1 | 3 | Comp | Compresseur | CN7 | 3 | TX | Afficheur |
| CN1 | 4 | - | - | CN7 | 4 | RX | Afficheur |
| CN1 | 5 | L | Phase | CN3 | 1 | LdZfs | Sonde dégivrage |
| CN4 | 1 | Fd H | Résistance dégivrage | CN3 | 2 | GND | Sonde dégivrage |
| CN4 | 2 | - | - | CN3 | 3 | Ld S | Sonde congélateur |
| CN4 | 3 | N | Neutre | CN3 | 4 | GND | Sonde congélateur |
| CN2 | 1 | Lc S | Sonde réfrigérateur | CN3 | 5 | Ld D | Interrupteur porte congélateur |
| CN2 | 2 | GND | Sonde réfrigérateur | CN3 | 6 | GND | Interrupteur porte congélateur |
| CN2 | 3 | Lc D | Interrupteur porte réfrigérateur | CN3 | 7 | Ld L | Éclairage congélateur |
| CN2 | 4 | GND | Interrupteur porte réfrigérateur | CN3 | 8 | +12V | Éclairage congélateur |
| CN2 | 5 | Lc L | Éclairage réfrigérateur | CN3 | 9 | M Fb | Ventilateur |
| CN2 | 6 | +12V | Éclairage réfrigérateur | CN3 | 10 | M C | Ventilateur |
| CN2 | 7 | Fm H | Résistance clapet | CN3 | 11 | GND | Ventilateur |
| CN2 | 8 | +12V | Résistance clapet | ||||
| CN2 | 9 | LAN | Clapet | ||||
| CN2 | 10 | HONG | Clapet | ||||
| CN2 | 11 | BAI | Clapet | ||||
| CN2 | 12 | Huang | Clapet |
