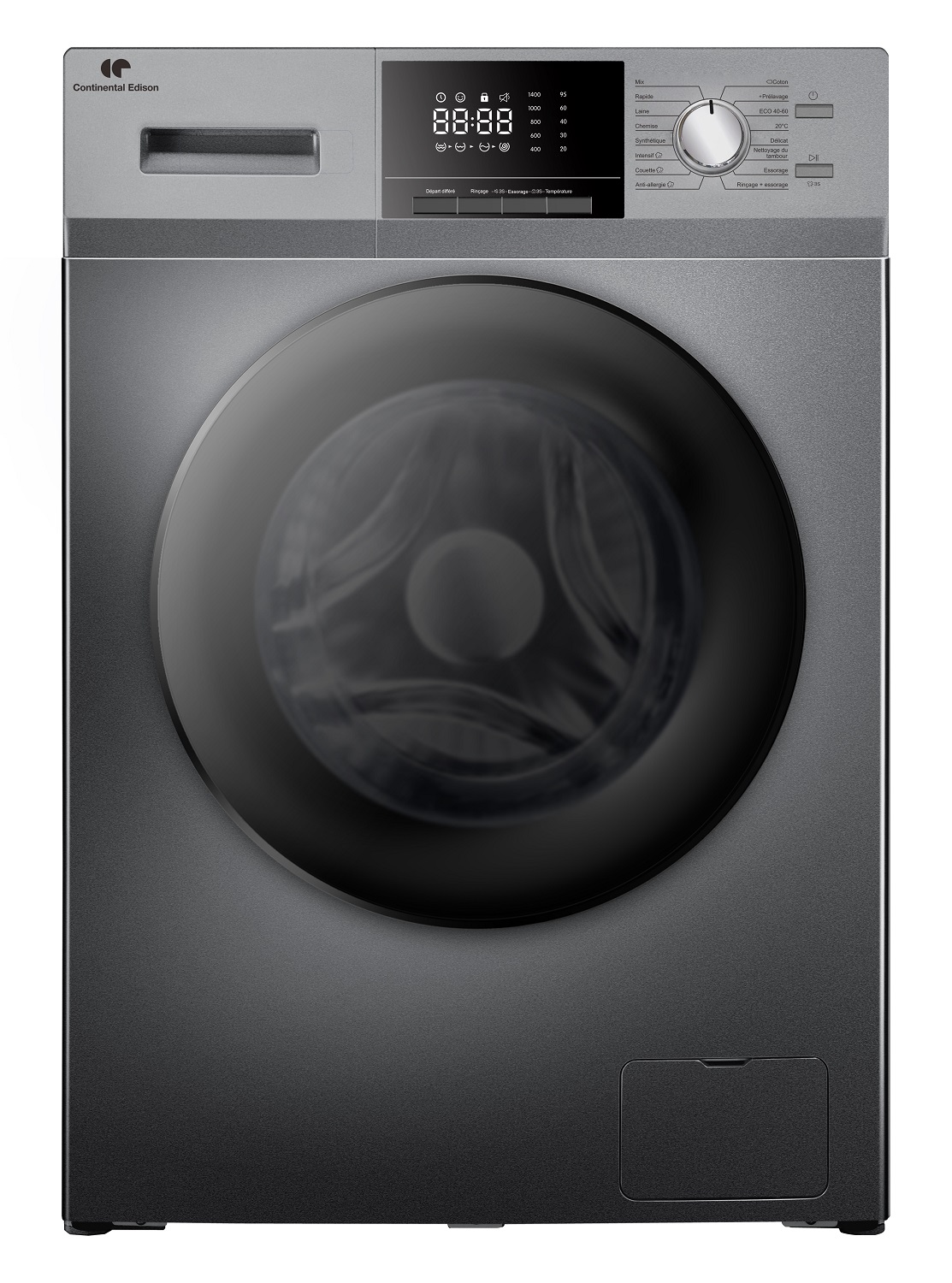

CELL12140ISP _ 3701542104634

CELL12140ISP

CELL12140ISP _ 3701542104634
LAVE LINGE - Remplacement roulements.pdf
CELL12140ISP Schema.pdf
Codes erreurs Description Vérifications
E1 Remplissage trop long Robinet fermé, raccordement électrovanne
E2 Temps de vidange trop long Vérifier filtre de la  pompe de vidange, évacuation
E3 Défaut sécurité porte Connectique entre sécurité de porte et carte électronique
E4 Problème niveau d'eau trop haut Vérifier circuit chambre de compression vers pressostat
E5 Défaut moteur Vérifier connectique moteur
E6 Problème chauffage Vérifier résistance, sonde de température
E7 Défaut sonde de température Vérifier connectique de la sonde de température
E8 Défaut compatibilité platine inverter

E9 Défaut communication inverter Vérifier connectique carte inverter
E10 Défaut platine inverter

EP Touche rémanente Vérifier si touche coincée
FH
Rappel client présence de linge
Ce message n'est pas un code erreur mais un rappel de présence de linge après la fin de cycle.
Ce message peut être affiché pendant durant 20 h.
Il disparaitra suite à un appui sur la touche "Marche/Arret" ou "Départ/Pause"

MOTEUR (TWD7799428)

Valeurs enroulements : Blanc-Bleu 5.5Ω / Blanc-Noir 5.5Ω / Bleu-Noir 5.5Ω

RESISTANCE (TWD174432294)

Résistance : 30 Ω

Tableau de valeurs de la sonde de température :

T (°C) R (KΩ) T (°C) R (KΩ) T (°C) R (KΩ) T (°C) R (KΩ)
0 35,578 25 11,935 50 4,593 75 1,985
5 28,249 30 9,759 55 3,848 80 1,700
10 23,720 35 8,022 60 3,243 85 1,460
15 18,955 40 6,628 65 2,740 90 1,259
20 14,678 45 5,505 70 2,328 100 0,946


Liste de prix publique
Trier par : Nom (A-Z)

CELL12140ISP _ 3701542104634

AMORTISSEUR - TWD9005216
Position de la vue éclatée : 54
Position de la vue éclatée : 55
En stock
5,63 € 5.63 EUR TTC
ANTIPARASITE - TWD149665728
Position de la vue éclatée : 16
En stock
8,55 € 8.55 EUR TTC
AUBE DE TAMBOUR - TWD136696723
Position de la vue éclatée : 50-1
En stock
5,03 € 5.03 EUR TTC
AXE AMORTISSEUR - TWD234665003
Position de la vue éclatée : 56
En stock
3,59 € 3.59 EUR TTC
BANDEAU DE COMMANDE - TWD1404999
Position de la vue éclatée : 6
En stock
24,89 € 24.89 EUR TTC
BOITE A PRODUIT - TWD1530717
Position de la vue éclatée : 9
En stock
13,02 € 13.02 EUR TTC
CACHE VIS - TWD173533971
Position de la vue éclatée : 26
En stock
1,78 € 1.78 EUR TTC
CADRE EXTERIEUR HUBLOT - TWD130355216
Position de la vue éclatée : 20-1
En réapprovisionnement
14,23 € 14.23 EUR TTC
CADRE INTERIEUR HUBLOT - TWD145126401
Position de la vue éclatée : 20-2
En stock
7,67 € 7.67 EUR TTC
CARTE ELECTRONIQUE AFFICHAGE - TWD149458603
Position de la vue éclatée : 4
En stock
14,35 € 14.35 EUR TTC
CARTE ELECTRONIQUE DE COMMANDE - TWD9861588
Position de la vue éclatée : 5
En stock
30,48 € 30.48 EUR TTC
CARTE ELECTRONIQUE DE PUISSANCE - TWD9568729
Position de la vue éclatée : 35
En stock
51,21 € 51.21 EUR TTC
CERCLAGE ARRIERE MANCHETTE - TWD172586103
Position de la vue éclatée : 44
En stock
5,82 € 5.82 EUR TTC
CERCLAGE AVANT MANCHETTE - TWD170639100
Position de la vue éclatée : 42
En stock
5,97 € 5.97 EUR TTC
CHARNIERE HUBLOT - TWD150122241
Position de la vue éclatée : 20-4
En stock
3,49 € 3.49 EUR TTC
COLLIER DE VIDANGE - TWD142042731
Position de la vue éclatée : 37
En stock
2,59 € 2.59 EUR TTC
COLLIER FIXATION CORDON D ALIMENTATION - TWD179277811
Position de la vue éclatée : 32
En stock
2,47 € 2.47 EUR TTC
COLLIER FIXATION TUYAU VIDANGE - TWD175290306
Position de la vue éclatée : 36
En stock
2,56 € 2.56 EUR TTC
CONTREPOIDS AVANT DROIT - TWD2783369
Position de la vue éclatée : 47-2
En stock
10,50 € 10.5 EUR TTC
CONTREPOIDS AVANT GAUCHE - TWD2917529
Position de la vue éclatée : 47-1
En stock
10,80 € 10.8 EUR TTC
CONTREPOIDS SUPERIEUR - TWD9825523
Position de la vue éclatée : 38
En stock
10,55 € 10.55 EUR TTC
CORDON D ALIMENTATION - TWD154018101
Position de la vue éclatée : 14
En stock
12,83 € 12.83 EUR TTC
COURROIE - TWD223545658
Position de la vue éclatée : 60
En stock
11,13 € 11.13 EUR TTC
CROISILLON - TWD221983662
Position de la vue éclatée : 50-2
En stock
54,23 € 54.23 EUR TTC
DEMI CUVE ARRIERE - TWD7099352
Position de la vue éclatée : 59
En stock
99,07 € 99.07 EUR TTC
DEMI CUVE AVANT - TWD3848297
Position de la vue éclatée : 49
En stock
36,62 € 36.62 EUR TTC
DESSUS NOIR - TWD5071684
Position de la vue éclatée : 11
En stock
44,26 € 44.26 EUR TTC
DOIGT VERROUILLAGE - TWD146134736
Position de la vue éclatée : 20-5
En stock
3,82 € 3.82 EUR TTC
DURITE CUVE / POMPE+CHAMBRE COMPRESSION - TWD4477601
Position de la vue éclatée : 57
En stock
6,39 € 6.39 EUR TTC
DURITE CUVE/BOITE - TWD8794173
Position de la vue éclatée : 45
En stock
5,95 € 5.95 EUR TTC
ECROU CAGE - TWD177816643
Position de la vue éclatée : 27
En stock
1,95 € 1.95 EUR TTC
ELECTROVANNE - TWD137061546
Position de la vue éclatée : 10
En stock
13,53 € 13.53 EUR TTC
FACADE AVANT - TWD4922280
Position de la vue éclatée : 24
En stock
34,08 € 34.08 EUR TTC
FACADE BOITE A PRODUIT CONTINENTAL EDISON - TWD134048873
Position de la vue éclatée : 1
En stock
6,42 € 6.42 EUR TTC
FENETRE VISUALISATION - TWD232994841
Position de la vue éclatée : 3
En stock
6,74 € 6.74 EUR TTC
FILERIE - TWD8058452
Position de la vue éclatée : 17
En stock
43,82 € 43.82 EUR TTC
HUBLOT - TWD7639035
Position de la vue éclatée : 20-6
En stock
21,04 € 21.04 EUR TTC
JOINT DE CUVE - TWD236656042
Position de la vue éclatée : 58
En stock
2,82 € 2.82 EUR TTC
JOINT DE PORTE (MANCHETTE) - TWD1524386
Position de la vue éclatée : 43
En stock
19,82 € 19.82 EUR TTC
JOINT DE ROULEMENT - TWD150743735
Position de la vue éclatée : 51
En stock
2,60 € 2.6 EUR TTC
LOGEMENT DE RESSORT - TWD7299210
Position de la vue éclatée : 12
En stock
3,20 € 3.2 EUR TTC
MANETTE DE SELECTION - TWD187656119
Position de la vue éclatée : 2
En stock
5,56 € 5.56 EUR TTC
MOTEUR - TWD7799428
Position de la vue éclatée : 64
En stock
49,19 € 49.19 EUR TTC
PANNEAU ARRIERE - TWD7540234
Position de la vue éclatée : 34
En stock
7,01 € 7.01 EUR TTC
PIED - TWD170549260
Position de la vue éclatée : 29
En stock
1,89 € 1.89 EUR TTC
POMPE DE VIDANGE + BOUCHON - TWD1017520
Position de la vue éclatée : 40
En stock
21,57 € 21.57 EUR TTC
POULIE - TWD186746787
Position de la vue éclatée : 61
En stock
23,07 € 23.07 EUR TTC
PRESSOSTAT - TWD140634751
Position de la vue éclatée : 15
En stock
9,79 € 9.79 EUR TTC
RESISTANCE - TWD174432294
Position de la vue éclatée : 63
En stock
20,86 € 20.86 EUR TTC
RESSORT SUSPENSION - TWD3384312
Position de la vue éclatée : 13
En stock
1,98 € 1.98 EUR TTC
