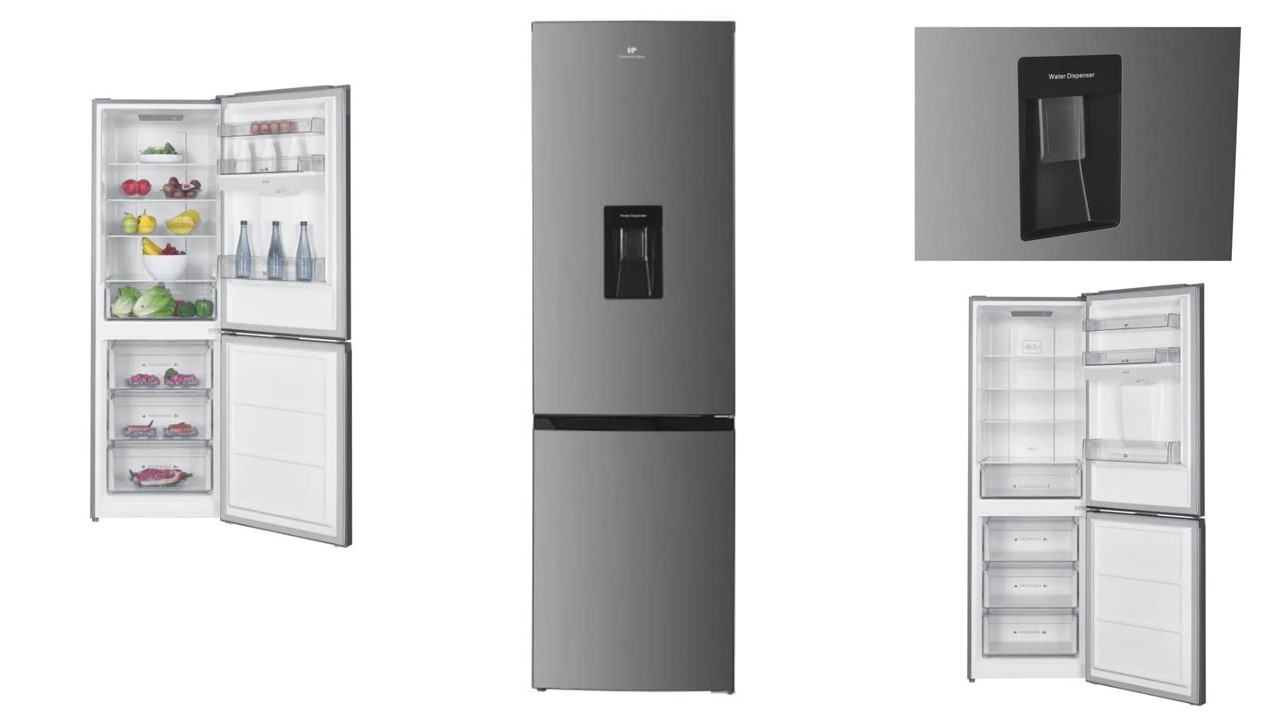

CEFC325NFIX _ 3701542102050

CEFC325NFIX

Les codes erreurs sont indiqués par clignotement de l'éclairage

Nombre clignotement	Description
1 fois	Défaut sonde réfrigérateur
2 fois	Défaut sonde dégivrage
3 fois	Défaut sonde ambiant (Extérieur)
4 fois	Défaut potentiomètre
5 fois	Défaut carte de puissance

T (℃)	R (KΩ)	T (℃)	R (KΩ)	T (℃)	R (KΩ)	T (℃)	R (KΩ)
-30	33,810	-12	12,130	2	5,873	10	3,972
-26	26,679	-10	10,920	3	5,587	12	3,613
-24	23,755	-8	9,840	4	5,316	14	3,290
-22	21,176	-6	8,853	5	5,060	16	3,000
-20	18,900	-4	7,955	6	4,818	18	2,737
-18	16,900	-2	7,160	7	4,589	20	2,501
-16	15,148	0	6,495	8	4,372	25	2,005
-14	13,527	1	6,175	9	4,167	30	1,619

T (℃)	R (KΩ)	T (℃)	R (KΩ)	T (℃)	R (KΩ)	T (℃)	R (KΩ)
-30	33,810	-12	12,130	2	5,873	10	3,972
-26	26,679	-10	10,920	3	5,587	12	3,613
-24	23,755	-8	9,840	4	5,316	14	3,290
-22	21,176	-6	8,853	5	5,060	16	3,000
-20	18,900	-4	7,955	6	4,818	18	2,737
-18	16,900	-2	7,160	7	4,589	20	2,501
-16	15,148	0	6,495	8	4,372	25	2,005
-14	13,527	1	6,175	9	4,167	30	1,619

Rouge-Violet 0,88 MΩ / Rouge-Noir 151KΩ / Noir-Violet 102 KΩ

Connecteur	Broche	Signal	Composant	Connecteur	Broche	Signal	Composant
CN1	1	Comp	Compresseur	CN4	1	GND	Potentiomètre
CN1	2	-	-	CN4	2	Sw	Potentiomètre
CN1	3	L	Phase	CN4	3	GND	Sonde réfrigérateur (selon modèle)
CN1	4	-	-	CN4	4	Lc Snr	Sonde réfrigérateur
CN1	5	N	Neutre	CN4	5	GND	Interrupteur éclairage réfrigérateur
CN2	1	Bc Ht	-	CN4	6	DOOR1	Interrupteur éclairage réfrigérateur
CN2	2	-	-	CN4	7	LED1	Éclairage réfrigérateur
CN2	3	Hs Ht	Résistance dégivrage	CN4	8	+12V	Éclairage réfrigérateur
CN2	4	-	-	CN3	1	Fan+	Ventilateur congélateur
CN2	5	N	Neutre	CN3	2	Fan Fb	Ventilateur congélateur
CN2	6	N	Neutre	CN3	3	GND	Ventilateur congélateur
				CN3	4	Hs Snr	Sonde dégivrage
				CN3	5	GND	Sonde dégivrage
				CN3	6	Hw Snr	Sonde ambiant pièce (selon modèle)
				CN3	7	GND	Sonde ambiant pièce (selon modèle)

153,41 € TTC

182,81 € TTC

Rechercher des pièces détachées par références ou par modèles d'appareils :

Trouver des pièces détachées par marques et modèles d'appareils :

CEFC325NFIX _ 3701542102050

CEFC325NFIX

RESISTANCE DEGIVRAGE+FUSIBLES (HOM16244652)

SONDE DE DEGIVRAGE (HOM2190001)

SONDE DE TEMPERATURE (HOM3203919)

VENTILATEUR (HOM22678786)

CARTE ELECTRONIQUE DE PUISSANCE (HOM9575094)

CEFC325NFIX _ 3701542102050

AIDE FERMETURE DROITE - HOM2208510008

Position de la vue éclatée : 17.2

AIDE FERMETURE DROITE - HOM2208510071

Position de la vue éclatée : 26.2

AIDE FERMETURE GAUCHE - HOM2208510007

Position de la vue éclatée : 17.3

AIDE FERMETURE GAUCHE - HOM2208510072

Position de la vue éclatée : 26.3

BAC A GLACONS - HOM15872027

Position de la vue éclatée : 10

BAC A LEGUMES - HOM3166599

Position de la vue éclatée : 14

BAC DE COMPRESSEUR - HOM31878063

Position de la vue éclatée : 48

BAGUE DE VANNE DISTRIBUTEUR - HOM2208500003

Position de la vue éclatée : 17.5

BALCONNET DE RESERVOIR - HOM28647330

Position de la vue éclatée : 19

BALCONNET REFRIGERATEUR - HOM2207502137

Position de la vue éclatée : 16

BALCONNET SUPERIEUR - HOM26225210

Position de la vue éclatée : 15

BOITIER DE CARTE ELECTRONIQUE - HOM2208100428

Position de la vue éclatée : 51

BOITIER DE COMMANDE - HOM26097798

Position de la vue éclatée : 7.3

BOUCHON DE RESERVOIR - HOM2208520002

Position de la vue éclatée : 18

CACHE CHARNIERE SUPERIEURE DROITE - HOM2208100246

Position de la vue éclatée : 4

CACHE CHARNIERE SUPERIEURE GAUCHE - HOM20122080161

Position de la vue éclatée : 1

CACHE TROU - HOM2208200119

Position de la vue éclatée : 2

CARTE ELECTRONIQUE AFFICHAGE - HOM2681892

Position de la vue éclatée : 7.4

CARTE ELECTRONIQUE DE PUISSANCE - HOM9575094

Position de la vue éclatée : 50

CARTE ELECTRONIQUE ECLAIRAGE LED - HOM2345751

Position de la vue éclatée : 7.5

CHARNIERE INFERIEURE REVERSIBLE - HOM4427400

Position de la vue éclatée : 28

CHARNIERE INTERMEDIAIRE REVERSIBLE - HOM4787624

Position de la vue éclatée : 6

CHARNIERE SUPERIEURE REVERSIBLE - HOM12134110

Position de la vue éclatée : 3

CLAYETTE REFRIGERATEUR - HOM9704422

Position de la vue éclatée : 12

CONDUIT DE CONGELATEUR - HOM20122990683

Position de la vue éclatée : 25.3

CORDON ALIMENTATION - HOM3050100083

Position de la vue éclatée : 32

COUVERCLE RESERVOIR A EAU - HOM2208530003

Position de la vue éclatée : 20.2

DECOR FACADE CONDUIT REFRIGERATEUR - HOM13714752

Position de la vue éclatée : 8

DESSUS BAC - HOM9885418

Position de la vue éclatée : 13

DIFFUSEUR ECLAIRAGE - HOM11886466

Position de la vue éclatée : 7.6

FACADE DE CONDUIT CONGELATEUR - HOM20122990684

Position de la vue éclatée : 25.1

FACADE DE CONDUIT REFRIGERATEUR - HOM28744786

Position de la vue éclatée : 9.1

GOUTTIERE EVAPORATEUR - HOM3039900301

Position de la vue éclatée : 27

INTERRUPTEUR ECLAIRAGE (BLANC) - MEI800004513

Position de la vue éclatée : 5

ISOLATION CLAPET - HOM3989231

Position de la vue éclatée : 25.4
