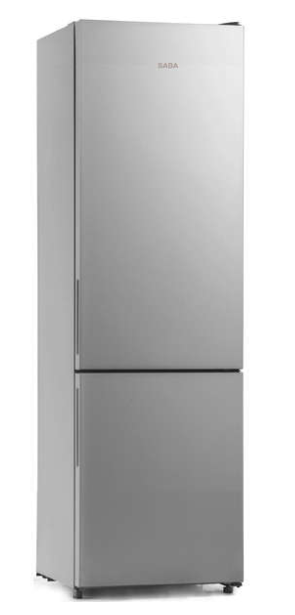

CB2521NFS (732712)
CB2521NFS
Documents techniques
Codes erreurs
| Code erreur (Voyant) | Description |
| Fast cool |
Défaut sonde réfrigérateur |
| 4 |
Défaut sonde dégivrage |
Valeurs composants
SONDE DE TEMPERATURE (MEI4554802)
| T (℃) | R (KΩ) | T (℃) | R (KΩ) | T (℃) | R (KΩ) | T (℃) | R (KΩ) |
| -30 | 33,81 |
-12 | 12,16 |
2 |
5,87 |
10 | 3,97 |
| -26 | 26,68 |
-10 | 10,92 |
3 | 5,58 |
12 | 3,61 |
| -24 | 23,76 |
-8 | 9,82 |
4 | 5,31 |
14 | 3,29 |
| -22 | 21,18 |
-6 | 8,84 |
5 | 5,06 |
16 | 2,99 |
| -20 | 18,9 |
-4 | 7,97 |
6 | 4,81 |
18 | 2,74 |
| -18 | 16,9 |
-2 | 7,19 |
7 | 4,59 |
20 | 2,50 |
| -16 | 15,12 |
0 | 6,49 |
8 | 4,37 |
25 | 2,00 |
| -14 | 13,55 |
1 | 6,17 |
9 | 4,17 |
30 | 1,62 |
Câblage de la carte
CARTE ELECTRONIQUE DE PUISSANCE (MEI4142246)
| Connecteur | Broche | Signal | Composant | Connecteur | Broche | Signal | Composant |
| CN1 | 1 | N | Neutre | CN3 | 1 | + FAN | Ventilateur |
| CN1 | 2 | - | - | CN3 | 2 | FK | Ventilateur |
| CN1 | 3 | L | Phase | CN3 | 3 | - FAN | Ventilateur |
| CN1 | 4 | COMP | Compresseur | CN3 | 4 | + LED | Éclairage réfrigérateur |
| CN2 | 1 | N | Neutre | CN3 | 5 | - LED | Éclairage réfrigérateur |
| CN2 | 2 | - | - | CN3 | 6 | COM1 | Afficheur |
| CN2 | 3 | JRQ | Résistance dégivrage | CN3 | 7 | COM2 | Afficheur |
| CN2 | 4 | BcJrq | - | CN3 | 8 | SEG 1 | Afficheur |
| CN4 | 1 | HS | Sonde dégivrage | CN3 | 9 | SEG 2 | Afficheur |
| CN4 | 2 | HS | Sonde dégivrage | CN3 | 10 | SEG 3 | Afficheur |
| CN4 | 3 | LC | Sonde réfrigérateur | CN3 | 11 | AJ | Afficheur |
| CN4 | 4 | LC | Sonde réfrigérateur | CN3 | 12 | DOOR | Interrupteur de porte |
| CN3 | 13 | DOOR | Interrupteur de porte |
