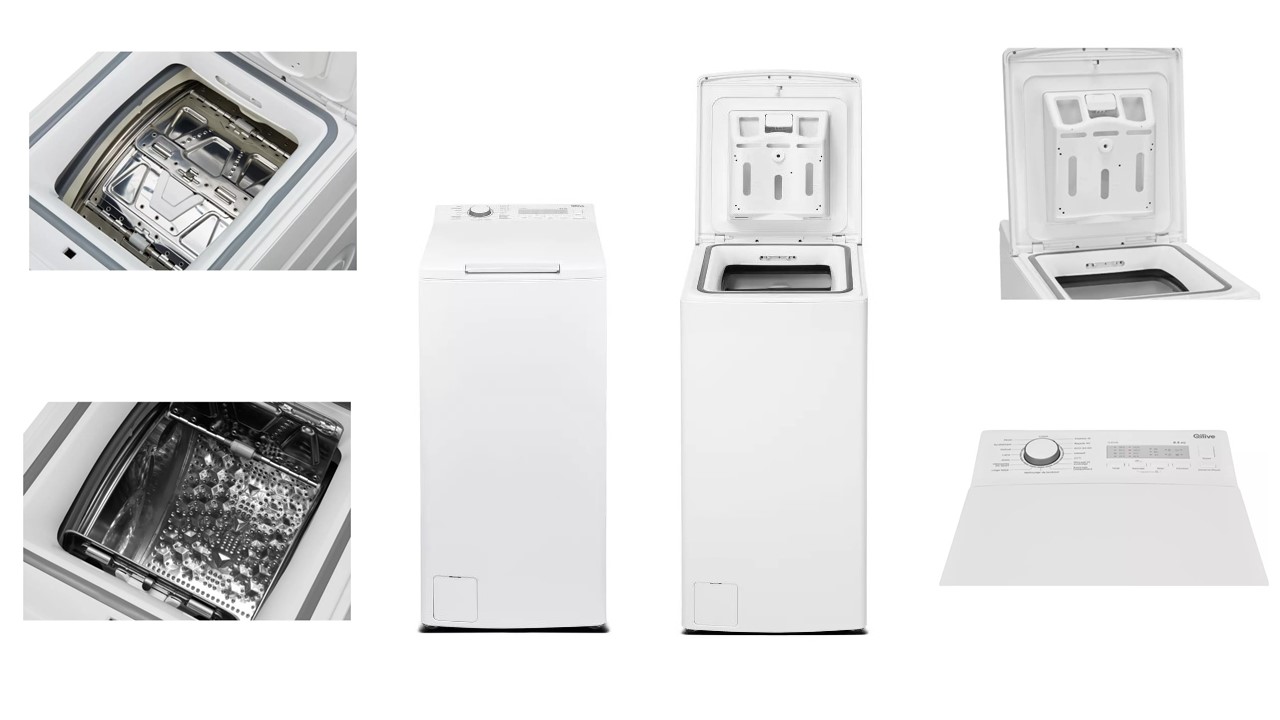

600127582 _ Q.6248 _ 3665257376734 ES

600127582

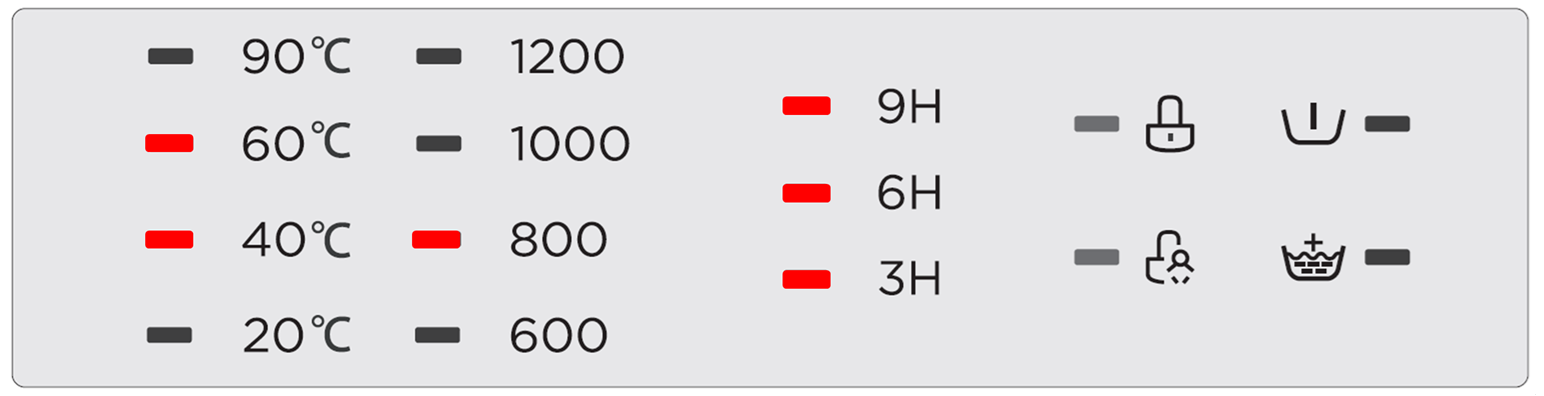

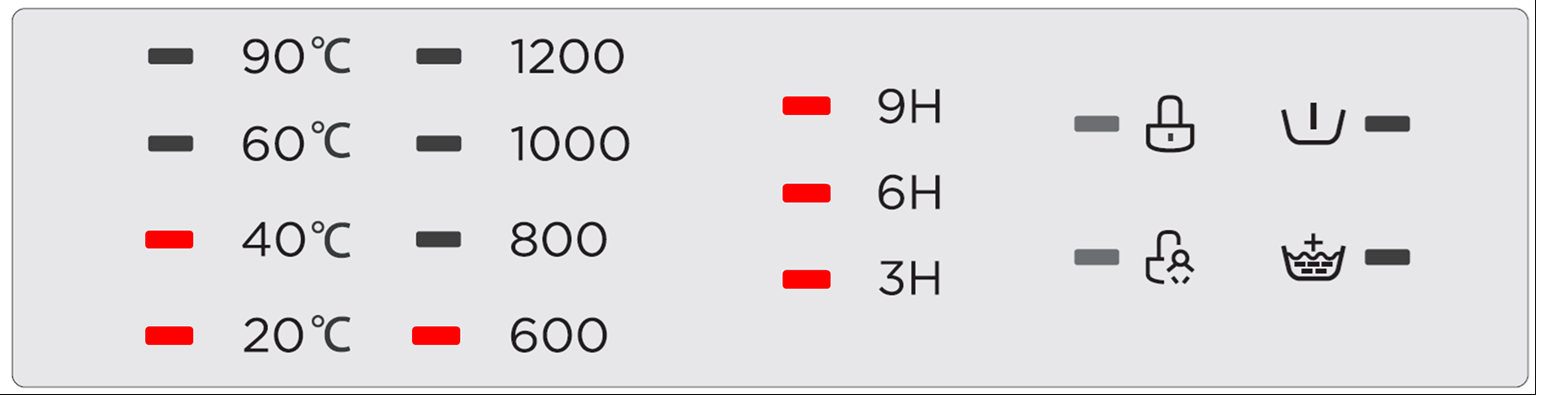

Les codes erreurs sont indiqué par une combinaison de voyants:

Code Erreur Voyants	Description de la panne	Vérifications possibles

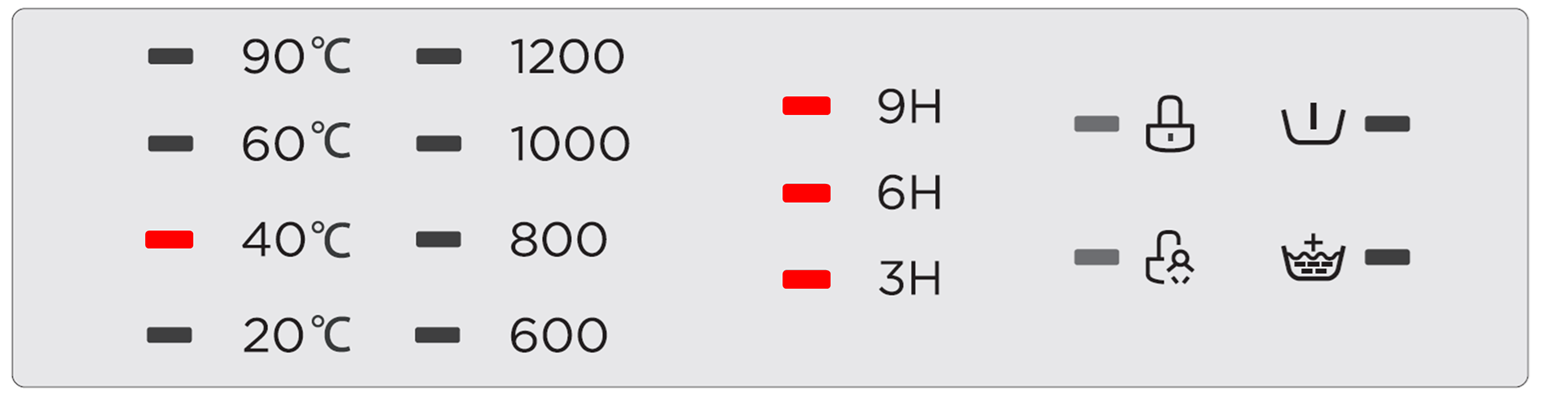

	Remplissage trop long (E10)	Vérifier robinet fermé, vérifier électrovanne, pressostat, carte de commande

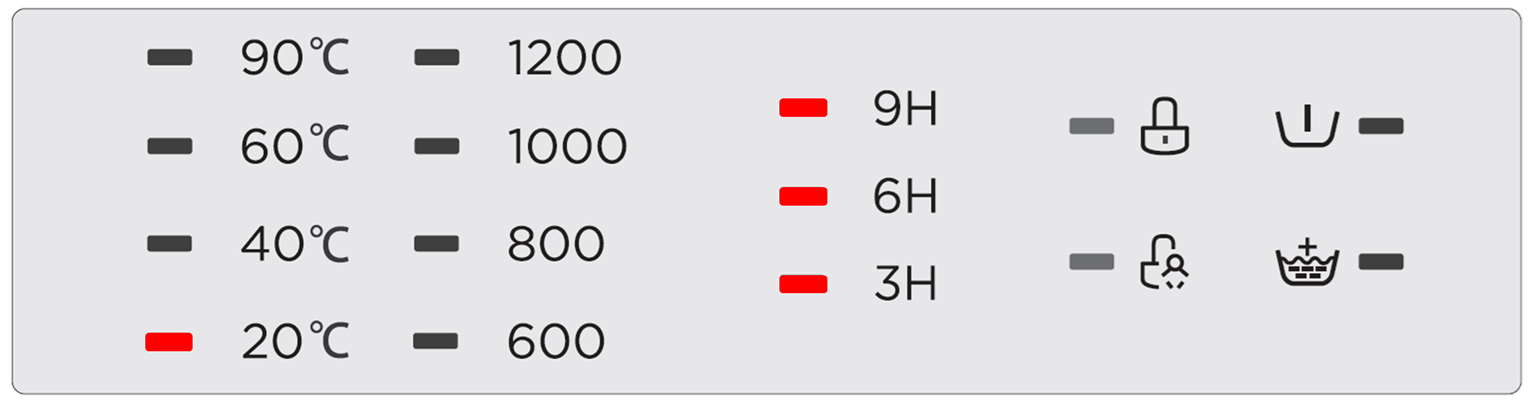

	Pb niveau d'eau trop haut (E12)	Vérifier électrovanne, pressostat

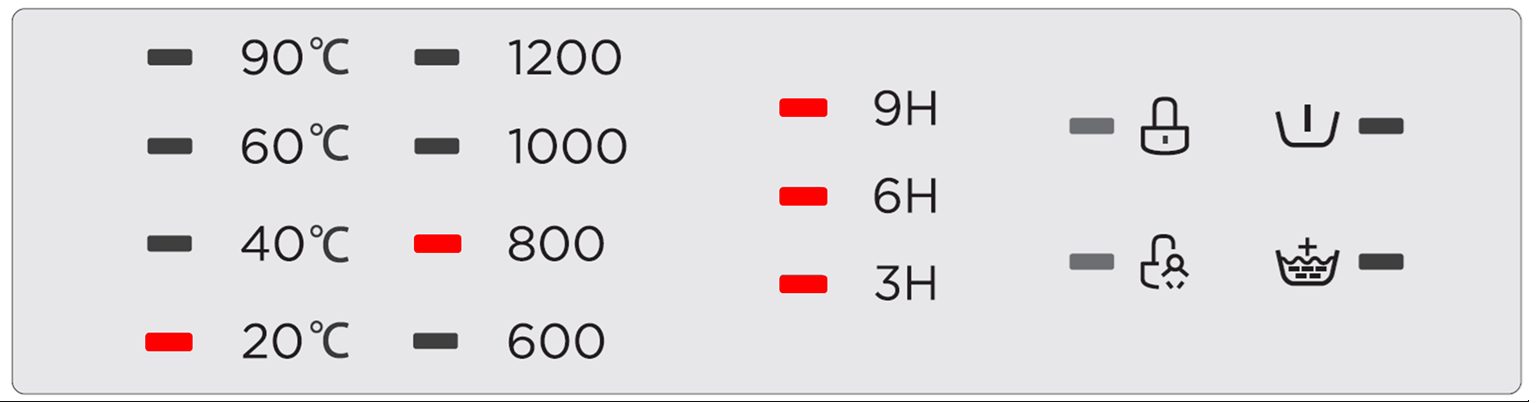

	Temps de vidange trop long (E20)	Vérifier tuyau de vidange bouché, pompe de vidange bloquée ou HS, carte électronique
	Temps de vidange trop long (E21)	Vérifier tuyau de vidange bouché, pompe de vidange bloquée ou HS, carte électronique
	Pas de verrouillage porte (E30)	Vérifier sécurité de porte ou sa connectique, carte électronique
	Pas de déverrouillage porte (E31)	Vérifier sécurité de porte ou sa connectique, carte électronique
	Défaut pressostat (E33)	Vérifier pressostat et sa connectique
	Moteur ne fonctionne pas (E60)	Vérifier connectique moteur, enroulement moteur, carte électronique
	Moteur ne fonctionne pas (E61)	Vérifier connectique moteur, enroulement moteur, carte électronique
	Vitesse moteur anormale (E62)	Vérifier connectique moteur, enroulement moteur, carte électronique

Mesures à effectuer moteur déconnecté

Composant	Cosses	Couleurs	Valeur (Ω)*
Stator A	1 - 5	Bleu - Marron	1,3
Stator B	1 - 10	Marron - Rouge	1,2
Stator A+B	5 - 10	Bleu - Rouge	2,5
Tachymètre	3 - 4	Blanc - Blanc	66
Sécurité thermique	6 - 7	Noir - Noir	0,2
Rotor	8 - 9	Jaune - Gris	3,4

* valeurs à titre indicatives, pouvant différées de 5 à 10 %

Résistance : 30 Ω

Tableau de valeurs de la sonde de température :

T (°C)	R (KΩ)	T (°C)	R (KΩ)	T (°C)	R (KΩ)
10	9.6774	40	2.5782	70	0.8474
15	7.6313	45	2.1146	75	0.7158
20	6.0571	50	1.7437	80	0.6071
25	4.8385	55	1.4453	85	0.5171
30	3.8990	60	1.2040	90	0.4432
35	3.1613	65	1.0078	100	0.3289

Rechercher des pièces détachées par références ou par modèles d'appareils :

Trouver des pièces détachées par marques et modèles d'appareils :

600127582 _ Q.6248 _ 3665257376734 ES

600127582

ELECTROVANNE 2 VOIES (FML111342408)

MOTEUR UNIVERSEL (FML74872814)

POMPE DE VIDANGE + BOUCHON (FML84362561)

RESISTANCE+CTN (FML110912753)

600127582 _ Q.6248 _ 3665257376734 ES

AMORTISSEUR - FML584336948

Position de la vue éclatée : 32

ANTIPARASITE - FML114807579

Position de la vue éclatée : 19

AUBE DE TAMBOUR - FML121381022790

Position de la vue éclatée : 28.1

AXE CHARNIERE - FML121380055289

Position de la vue éclatée : 8

BANDEAU DE COMMANDE - FML558612699

Position de la vue éclatée : 10

BOITE A PRODUIT - FML583606341

Position de la vue éclatée : 6

BUSE INJECTION+ 2 DURITES - FML590062890

Position de la vue éclatée : 12

CADRE INTERIEUR - FML121381022789

Position de la vue éclatée : 5

CAPOT PORTE - FML122381006049

Position de la vue éclatée : 7.7

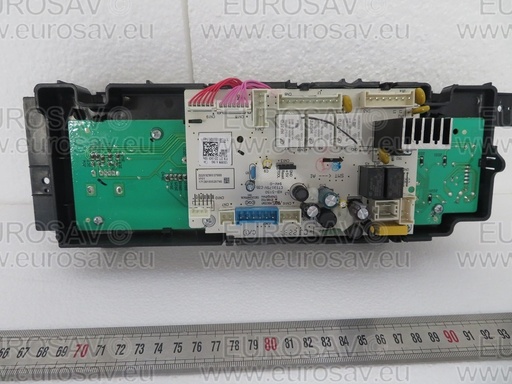

CARTE ELECTRONIQUE DE COMMANDE - FML295994264

Position de la vue éclatée : 9

CERCLAGE DE MANCHETTE - FML722989106

Position de la vue éclatée : 25

COLLIER DE TUYAU DE VIDANGE - FML121381003094

Position de la vue éclatée : 16

CONTRE PORTE - FML581861940

Position de la vue éclatée : 7.1

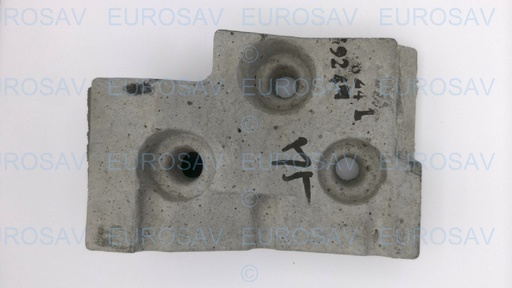

CONTREPOIDS INFERIEUR - FML127381000522

Position de la vue éclatée : 35

CORDON ALIMENTATION - FML113173814

Position de la vue éclatée : 45

COURROIE - FML597986318

Position de la vue éclatée : 41

CROCHET DE PORTE - FML121381022783

Position de la vue éclatée : 7.5

CUVE + JOINT - FML584189696

Position de la vue éclatée : 26

DETECTEUR DE POSITION - FML111533605

Position de la vue éclatée : 39

DURITE - FML126381002381

Position de la vue éclatée : 27

DURITE CUVE / POMPE - FML126381002383

Position de la vue éclatée : 34

ELECTROVANNE 2 VOIES - FML111342408

Position de la vue éclatée : 42

ENCADREMENT SUPERIEUR - FML121380055288

Position de la vue éclatée : 4

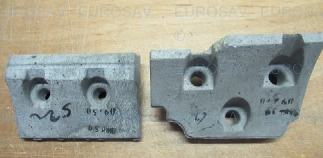

ENSEMBLE CONTREPOIDS SUPERIEUR - FML127381000521

Position de la vue éclatée : 29

FERMOIR PORTILLON TAMBOUR - FML579398256

Position de la vue éclatée : 28.2

FILERIE - FML113094328

Position de la vue éclatée : 18

FIXATION DE TUYAU VIDANGE - FML121381014009

Position de la vue éclatée : 17

FLASQUE DE CUVE - FML580859475

Position de la vue éclatée : 30

JOINT DE CUVE - FML587769112

Position de la vue éclatée : 26.1

JOINT DE PORTE (MANCHETTE) - FML579670108

Position de la vue éclatée : 24

JOINT ENCADREMENT BLANC - FML7501023055

Position de la vue éclatée : 4.1

MANETTE DE SELECTION NOIRE - FML573145598

Position de la vue éclatée : 11

MOTEUR UNIVERSEL - FML74872814

Position de la vue éclatée : 33

PALIER ROULEMENT - FML577540581

Position de la vue éclatée : 31

Position de la vue éclatée : 31

PANNEAU ARRIERE - FML122381006048

Position de la vue éclatée : 13
