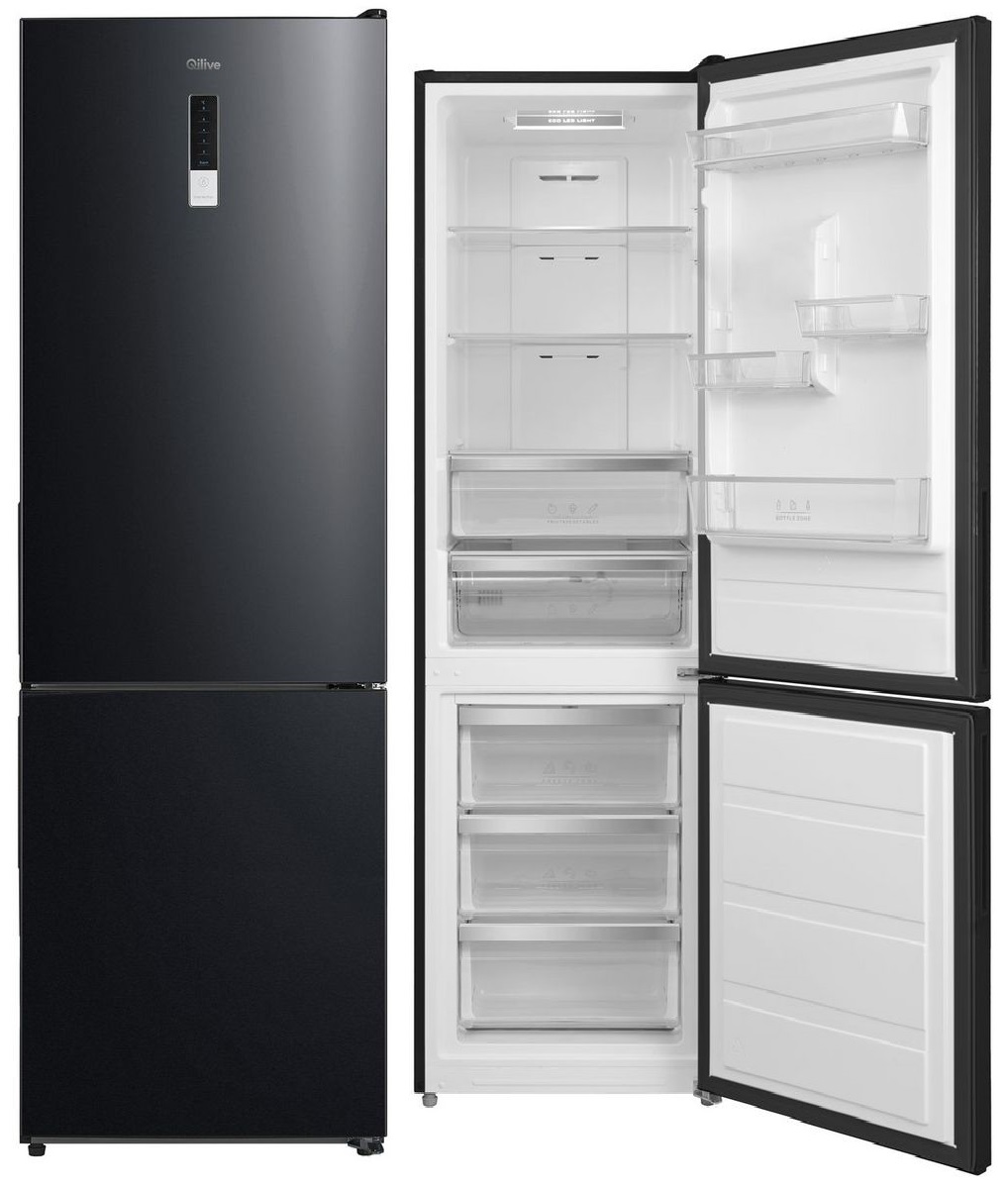

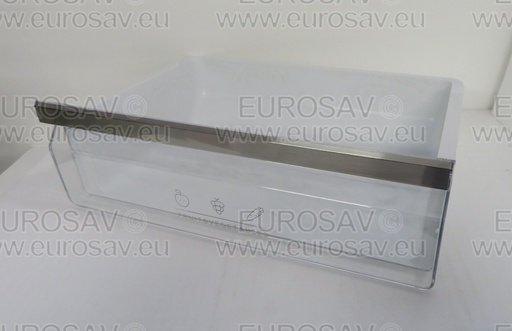

600095048 _ Q.6916 _ 3665257189396
600095048
Documents techniques
Codes erreurs
Les codes erreurs sont indiqués sur la carte électronique d'affichage par une combinaison d'un ou plusieurs voyants clignotants.
| Code Erreur | Voyants | Description | Vérifications |
| E1 | A + B | Défaut sonde
réfrigérateur / congélateur (selon type de l'appareil) | Vérifier valeur de la sonde |
| E5 | A + C | Défaut sonde dégivrage congélateur | Vérifier valeur de la sonde |
| E6 | B + D | Problème de communication entre carte afficheur et carte électronique principale | Vérifier si coupure au niveau du câblage de porte |
| E7 | A + D | Défaut sonde ambiant | Vérifier valeur de la sonde |
| E9 | B + E | Température
anormalement élevée (congélateur uniquement) | |
| E10 | B + C | Défaut appui long bouton |
Variantes de cartes affichages possibles:
Remplacement sonde de température :
Les sondes de température possèdent les mêmes caractéristiques, par conséquent elles sont compatibles.
Selon la version de sonde commandée, vous serez peut-être amené à couper les fils de la sonde défectueuse
et à ressouder la nouvelle lors de son remplacement si le connecteur est différent.
Codification de la sonde : Vous référez à la liste de pièces.
| T(℃) | R (㏀) | T(℃) | R (㏀) | T(℃) | R (㏀) | T(℃) | R (㏀) |
| -30 | 33.81 | -12 | 12.160 | 2 | 5.873 | 10 | 3.972 |
| -26 | 26.68 | -10 | 10.920 | 3 | 5.587 | 12 | 3.613 |
| -24 | 23.76 | -8 | 9.820 | 4 | 5.315 | 14 | 3.290 |
| -22 | 21.18 | -6 | 8.841 | 5 | 5.060 | 16 | 2.999 |
| -20 | 18.90 | -4 | 7.968 | 6 | 4.818 | 18 | 2.737 |
| -18 | 16.90 | -2 | 7.190 | 7 | 4.589 | 20 | 2.501 |
| -16 | 15.12 | 0 | 6.495 | 8 | 4.372 | 25 | 2.005 |
| -14 | 13.550 | 1 | 6.175 | 9 | 4.167 | 30 | 1.617 |
Valeurs composants
RESISTANCE DEGIVRAGE 170W + SONDE + FUSIBLE (FMF233246801)
1,47 KΩ
SONDE DE TEMPERATURE (50CM) (FMF112010070782)
| T(℃) | R (㏀) | T(℃) | R (㏀) | T(℃) | R (㏀) | T(℃) | R (㏀) |
| -30 | 33.81 | -12 | 12.160 | 2 | 5.873 | 10 | 3.972 |
| -26 | 26.68 | -10 | 10.920 | 3 | 5.587 | 12 | 3.613 |
| -24 | 23.76 | -8 | 9.820 | 4 | 5.315 | 14 | 3.290 |
| -22 | 21.18 | -6 | 8.841 | 5 | 5.060 | 16 | 2.999 |
| -20 | 18.90 | -4 | 7.968 | 6 | 4.818 | 18 | 2.737 |
| -18 | 16.90 | -2 | 7.190 | 7 | 4.589 | 20 | 2.501 |
| -16 | 15.12 | 0 | 6.495 | 8 | 4.372 | 25 | 2.005 |
| -14 | 13.550 | 1 | 6.175 | 9 | 4.167 | 30 | 1.617 |
VENTILATEUR 125MM (FMF79227787)
Noir-Violet 17 KΩ / Noir-Bleu 430 KΩ / Bleu-Violet 450 KΩ
Câblage de la carte
CARTE ELECTRONIQUE DE PUISSANCE (FMF87627577)
| Connecteur | Broche | Signal | Composant | Connecteur | Broche | Signal | Composant |
| CN2 | 1 | N | Neutre | CN3 | 1 | LBD | Éclairage réfrigérateur |
| CN2 | 2 | - | - | CN3 | 2 | +12V | Éclairage réfrigérateur |
| CN2 | 3 | F Ht | Résistance dégivrage | CN3 | 3 | +12V | Ventilateur |
| CN4 | 1 | GND | GND | CN3 | 4 | Fan | Ventilateur |
| CN4 | 2 | +5V | Sonde ambiant | CN3 | 5 | NC | Ventilateur |
| CN4 | 3 | At Snr | Sonde ambiant | CN6 | 1 | +12V | Afficheur |
| CN4 | 4 | Fd Snr | Sonde dégivrage | CN6 | 2 | GND | Afficheur |
| CN4 | 5 | +5V | Sonde dégivrage | CN6 | 3 | TX | Afficheur |
| CN4 | 6 | +5V | Sonde réfrigérateur | CN6 | 4 | RX | Afficheur |
| CN4 | 7 | R Snr | Sonde réfrigérateur | CN1 | 1 | L | Phase |
| CN4 | 8 | R Sw | Interrupteur réfrigérateur | CN1 | 2 | - | - |
| CN4 | 9 | GND | Interrupteur réfrigérateur | CN1 | 3 | N | Neutre |
| CN1 | 4 | - | - | ||||
| CN1 | 5 | Comp | Compresseur |
