14S42A+++X929C (960877)
14S42 A+++ X929C
Documents techniques
Valeurs composants
ELECTROVANNE 1 VOIE (FM82836923)
4,13 KΩ
MOTEUR INVERSEUR (FM80862656)
6.5 KΩ
POMPE DE CYCLAGE + JOINT DE POMPE + CONDENSATEUR (FM215522461)
Valeurs enroulements:
Noir-Jaune : 34 Ω / Jaune-Bleu : 191 Ω / Bleu-Noir : 157 Ω
POMPE DE VIDANGE (FM82069988)
200 Ω
RESISTANCE+CORPS DE CHAUFFE +CAPTEUR PRESSION (FM82047431)
29 Ω
SONDE BLOC HYDRAULIQUE (FM85914330)
Tableau de valeurs de la sonde de température :
| T (°C) | R (KΩ) | T (°C) | R (KΩ) |
| 15°C | 17,480 | 50°C | 4,144 |
| 20°C | 12,120 | 60°C | 3,011 |
| 25°C | 10,000 | 70°C | 2,224 |
| 30°C | 8,299 | 80°C | 1,667 |
| 40°C | 5,807 | 85°C | 1,451 |
Câblage de la carte

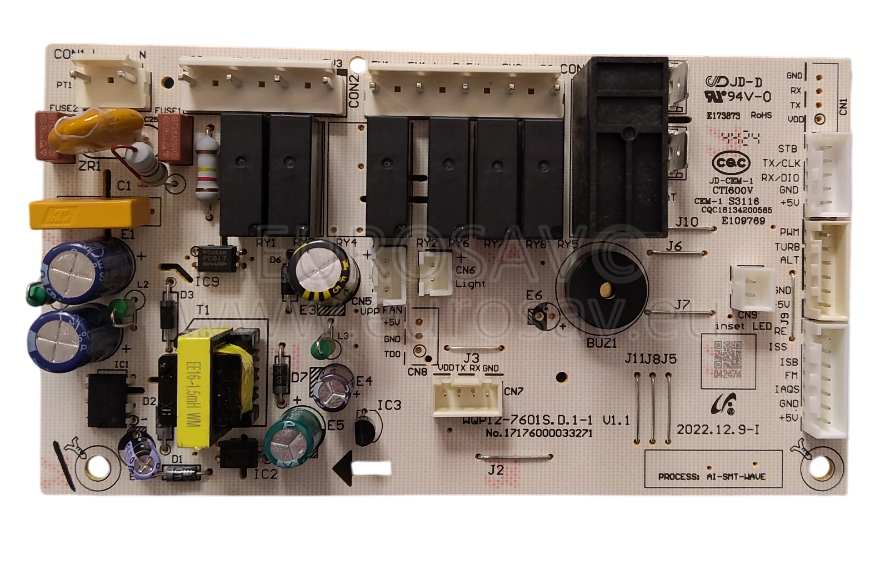

CARTE ELECTRONIQUE DE PUISSANCE (FM171760013222)
Implantation de la carte électronique de puissance :
| Signal | Composant | Function |
| ML-H | Pompe de cyclage grande vitesse | Higher-speed Washing Pump |
| PS | Pompe de vidange | Drain Pump |
| EV1 | Electrovanne arrivée d'eau | Inlet Valve |
| P01/P02 | Resistance de chauffage | Heating Element |
| EV2 | Electrovanne de régénération | Regeneration Valve of Softener |
| EV3 | Moteur inverseur / alternance bras | Diverter Valve |
| ML-L | Pompe de cyclage petit vitesse | Lower-speed Washing Pump |
| D/Ed | Boite à produit | Dispenser |
| FAN | Ventilateur | Fan |
| BUZ1 | Buzzer | Buzzer |
| LIGHT | Eclairage (dessus) | Top light |
| RE | Sonde de température | Thermister |
| IS | Interrupteur de porte | Door |
| IAQS | Interrupteur de flotteur | Overflow detect |
| ISS | Détecteur présence sel | Salt detect |
| ISB | Détecteur présence liquide rinçage | Rinse detect |
| FM | Débitmètre | Flowermeter |

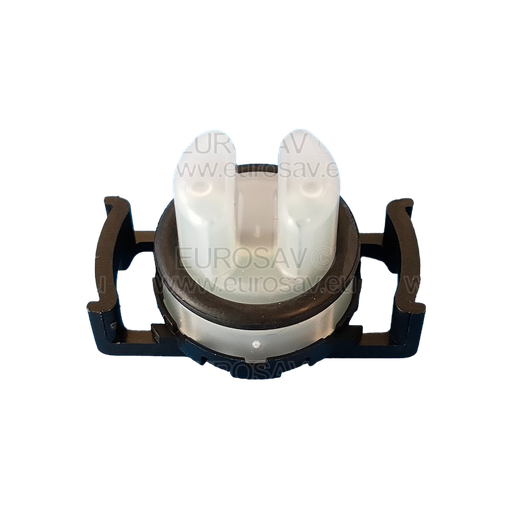

| TURB | Détecteur de turbidité / salissure | Turbidity detect |
