Trouver des pièces détachées par marques et modèles d'appareils :

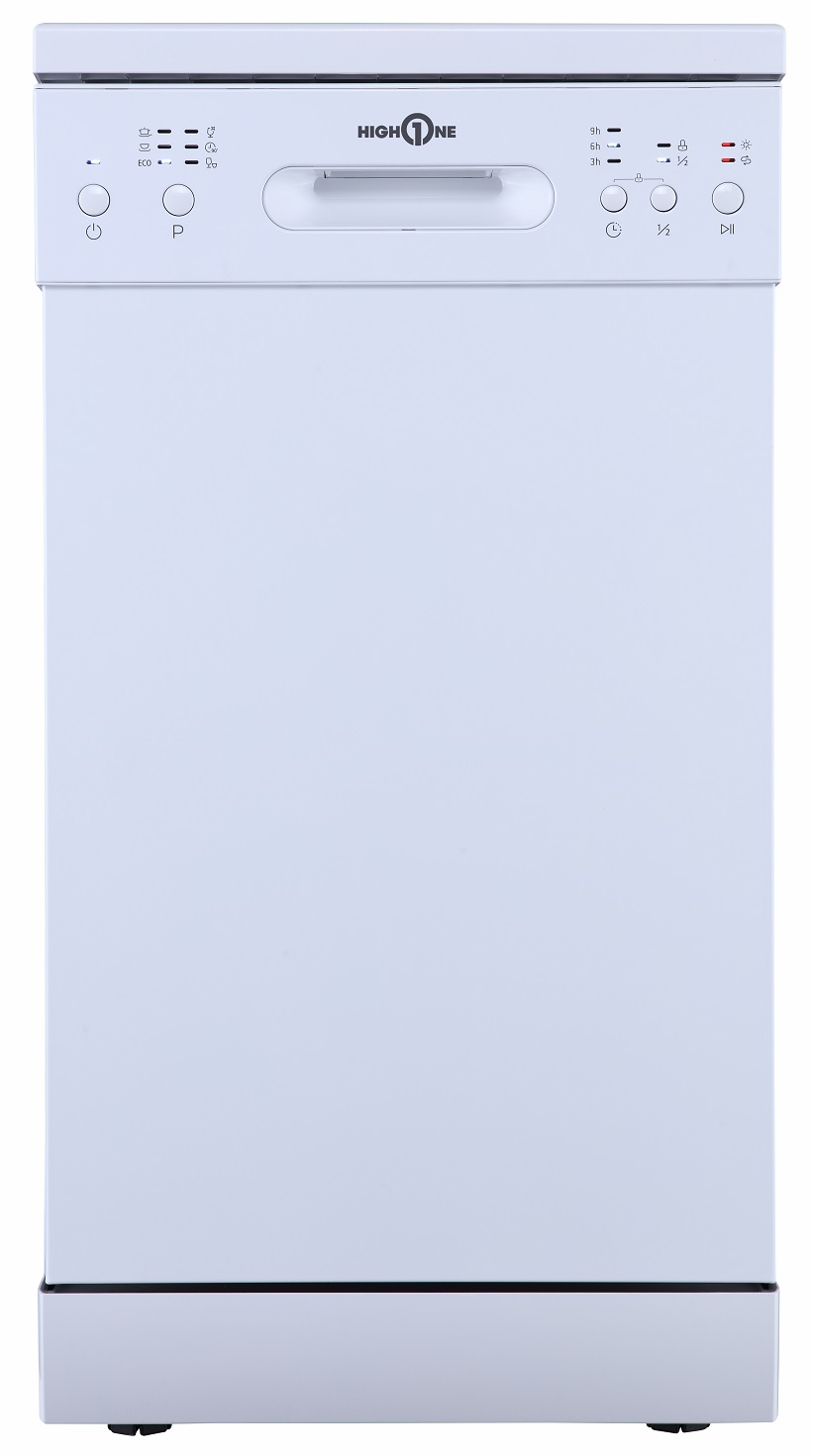

10S49EW929C (982810)
10S49 E W929C
Les codes erreurs sont une combinaison d'un ou plusieurs voyants programmes, clignotant très rapidement.
Se référer aux différents types de bandeaux existants
Code Erreur | Voyant 6 | Voyant 5 | Voyant 4 | Voyant 3 | Voyant 2 | Voyant 1 |
Description | Vérifications |
E1 | Eteint | Eteint | Eteint | Eteint | Eteint | Clignote |
Temps de remplissage trop long | Vérifier robinet d'eau ouvert, alimentation de l'électrovanne, débitmètre |
E3 | Eteint | Eteint | Eteint | Eteint | Clignote | Clignote |
Temps de chauffage trop long | Vérifier valeur de la sonde de température, valeur de la résistance, capteur de pression |
E4 | Eteint | Eteint | Eteint | Clignote | Eteint | Eteint |
Détection d'un débordement, fuite | |
E6 | Eteint | Eteint | Eteint | Clignote | Clignote | Eteint |
Défaut sonde de température | Vérifier valeur de la sonde de température, |
E7 | Eteint | Eteint | Eteint | Clignote | Clignote | Clignote |
Défaut sonde de température | Vérifier valeur de la sonde de température, |
E8 | Eteint | Eteint | Clignote | Eteint | Eteint | Eteint | Anomalie rotation moteur inverseur | Vérifier si rotation du moteur d'alternance de bras de lavage |
Ed | Eteint | Eteint | Clignote | Clignote | Eteint | Clignote |
Défaut de communication | Vérifier câblage de communication entre carte de puissance et carte d'affichage |
Remarques sur fonction ACTIV DOOR :
Pour les lave-vaisselle dotés de la fonction Activ-door / Ouverture de porte automatique, la porte s'ouvrira avant la fin du cycle. Exemple:
- 45 minutes à 1h15* avant la la fin pour un programme ECO
- 10 à 15 minutes* avant la fin pour les cycles Intensif, Verre, 90 min etc.
- Pas d'ouverture sur les cycles : 30 minutes / Rapide.
*Temps à titre indicatif pouvant varié selon modèles
Type de bandeau
Bandeau de commande | Voyant 6 | Voyant 5 | Voyant 4 | Voyant 3 | Voyant 2 | Voyant 1 |
| Voyant 6 : Intensif | Voyant 5 : Universel | Voyant 4 : ECO | Voyant 3 : 90 min | Voyant 2 : Verre | Voyant 1 : Rapide |
| Voyant 6 : Intensif | Voyant 5 : Universel | Voyant 4 : ECO | Voyant 3 : Verre | Voyant 2 : 90 min | Voyant 1 : Rapide
|
 | Voyant 6 : Intensif | Voyant 5 : ECO | Voyant 4 : 90 min | Voyant 3 : Rapide | Voyant 2 : Auto-nettoyage | Voyant 1 : Cloud (téléphone) |
| Voyant 6 : Intensif | Voyant 5 : Universel | Voyant 4 : ECO | Voyant 3 : Verre | Voyant 2 : 90 min | Voyant 1 : Rapide |
| Voyant 6 : Intensif | Voyant 5 : Normal | Voyant 4 : ECO | Voyant 3 : Verre | Voyant 2 : 1 h | Voyant 1 : Rapide
|
| Voyant 6 : Intensif | Voyant 5 : Universel | Voyant 4 : ECO | Voyant 3 : Verre | Voyant 2 : 90 min | Voyant 1 : Rapide |
| Voyant 6 : 3 en 1 | Voyant 5 : Intensif | Voyant 4 : Normal | Voyant 3 : ECO | Voyant 2 : 1 h | Voyant 1 : Rapide |
| Voyant 6 : Intensif
| Voyant 5 : Normal | Voyant 4 : ECO
| Voyant 3 : Verre
| Voyant 2 : 1 h
| Voyant 1 : Rapide
|
| Voyant 6 : Intensif | Voyant 5 : Normal | Voyant 4 : ECO | Voyant 3 : Verre | Voyant 2 : Rapide | Voyant 1 : 3 en 1 |
 | Voyant 6 : Tablette 3 en 1 | Voyant 5 : Intensif | Voyant 4 : Normal | Voyant 3 : ECO | Voyant 2 : Rinçage | Voyant 1 : Rapide |
 | Voyant 6 : Intensif | Voyant 5 : Normal | Voyant 4 : Eco | Voyant 3 : Rinçage | Voyant 2 : Verre | Voyant 1 : Rapide |
 | Voyant 6 : Intensif  | Voyant 5 : Normal  | Voyant 4 : Eco  | Voyant 3 : 1h  | Voyant 2 : Rapide  | Voyant 1: Rinçage  |
 | Voyant 6 : 3 en 1 | Voyant 5 : Intensif | Voyant 4 : Normal | Voyant 3 : ECO | Voyant 2 : Rinçage | Voyant 1 : Rapide |
 | Voyant 6 : Intensif  | Voyant 5 : Universel  | Voyant 4 : ECO  | Voyant 3 : Verre  | Voyant 2 : 90 min  | Voyant 1 : Rapide  |
ELECTROVANNE 1 VOIE (FM82836923)
4,13 KΩ
POMPE DE CYCLAGE + JOINT DE POMPE + CONDENSATEUR (FM215522461)
Valeurs enroulements:
Noir-Jaune : 34 Ω / Jaune-Bleu : 191 Ω / Bleu-Noir : 157 Ω
POMPE DE VIDANGE (FM78737470)
283 Ω
RESISTANCE+CORPS DE CHAUFFE +CAPTEUR PRESSION (FM82047431)
29 Ω
SONDE BLOC HYDRAULIQUE (FM85914330)
Tableau de valeurs de la sonde de température :
| T (°C) | R (KΩ) | T (°C) | R (KΩ) |
| 15°C | 17,480 | 50°C | 4,144 |
| 20°C | 12,120 | 60°C | 3,011 |
| 25°C | 10,000 | 70°C | 2,224 |
| 30°C | 8,299 | 80°C | 1,667 |
| 40°C | 5,807 | 85°C | 1,451 |
Condition d'accès :
Débrancher électriquement l'appareil quelques secondes puis le rebrancher
| N° | Affichage (selon modele) | Élements actifs | Description |
| 0 | 8:88 | Accès au programme test | Porte ouverte : Maintenir enfoncé la touche ''Départ/Pause" ensuite appuyer sur ''Marche/Arrêt''. Lorsque l'affichage ou les voyants clignotent, fermer la porte. |
| 1 | 05 | Électrovanne d'arrivée d'eau | Remplissage cuve jusqu’à 3,6 L. |
| 2 | 4 | Pompe de cyclage + Résistance | Activation pompe de cyclage à
grande vitesse. 10 secondes plus tard, activation résistance jusqu’à atteindre 57°C. Pour écourter le test, appuyer sur ''Départ/Pause''. |
| 3 | 3 | Pompe de cyclage + Boite à produit | Passage de la pompe de cyclage en
petite vitesse pendant 8 secondes. Activation boite à produit pendant 45 secondes. |
| 4 | 2 | Électrovanne de régénération | Activation de l'électrovanne de régénération pendant 30 secondes. |
| 5 | 1 | Pompe de vidange | Activation de la pompe de vidange pendant 30 secondes. |
| 6 | F* | Fin | Émet un BIP avant arrêt du programme test. |
| 7 | F* | Ouverture de la porte (selon modèle) |
Activation du verrouillage / moteur d'ouverture de porte pour ouverture de la porte. |
Remarques sur fonction ACTIV DOOR :
Pour les lave-vaisselle dotés de la fonction Activ-door / Ouverture de porte automatique, la porte s'ouvrira avant la fin du cycle. Exmple:
- 45 minutes à 1h15* avant la la fin pour un programme ECO
- 10 à 15 minutes* avant la fin pour les cycles Intensif, Verre, 90 min etc.
- Pas d'ouverture sur les cycles : 30 minutes / Rapide.
*Temps à titre indicatif pouvant varié selon modèles

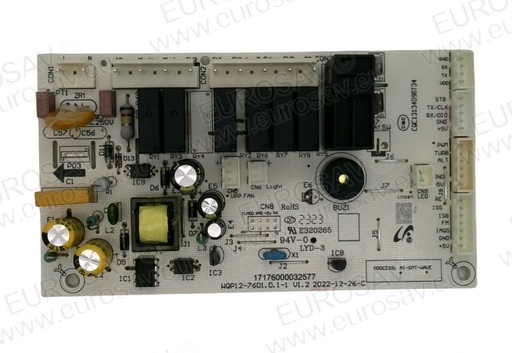

CARTE ELECTRONIQUE DE PUISSANCE (FM90030024)
| Signal | Composant | Function |
| ML-H | Pompe de cyclage grande vitesse | Higher-speed Washing Pump |
| PS | Pompe de vidange | Drain Pump |
| EV1 | Electrovanne arrivée d'eau | Inlet Valve |
| P01/P02 | Resistance de chauffage | Heating Element |
| EV2 | Electrovanne de régénération | Regeneration Valve of Softener |
| EV3 | Moteur inverseur / alternance bras | Diverter Valve |
| ML-L | Pompe de cyclage petit vitesse | Lower-speed Washing Pump |
| D/Ed | Boite à produit | Dispenser |
| FAN | Ventilateur | Fan |
| BUZ1 | Buzzer | Buzzer |
| LIGHT | Eclairage (dessus) | Top light |
| RE | Sonde de température | Thermister |
| IS | Interrupteur de porte | Door |
| IAQS | Interrupteur de flotteur | Overflow detect |
| ISS | Détecteur présence sel | Salt detect |
| ISB | Détecteur présence liquide rinçage | Rinse detect |
| FM | Débitmètre | Flowermeter |
| TURB | Détecteur de turbidité / salissure | Turbidity detect |
