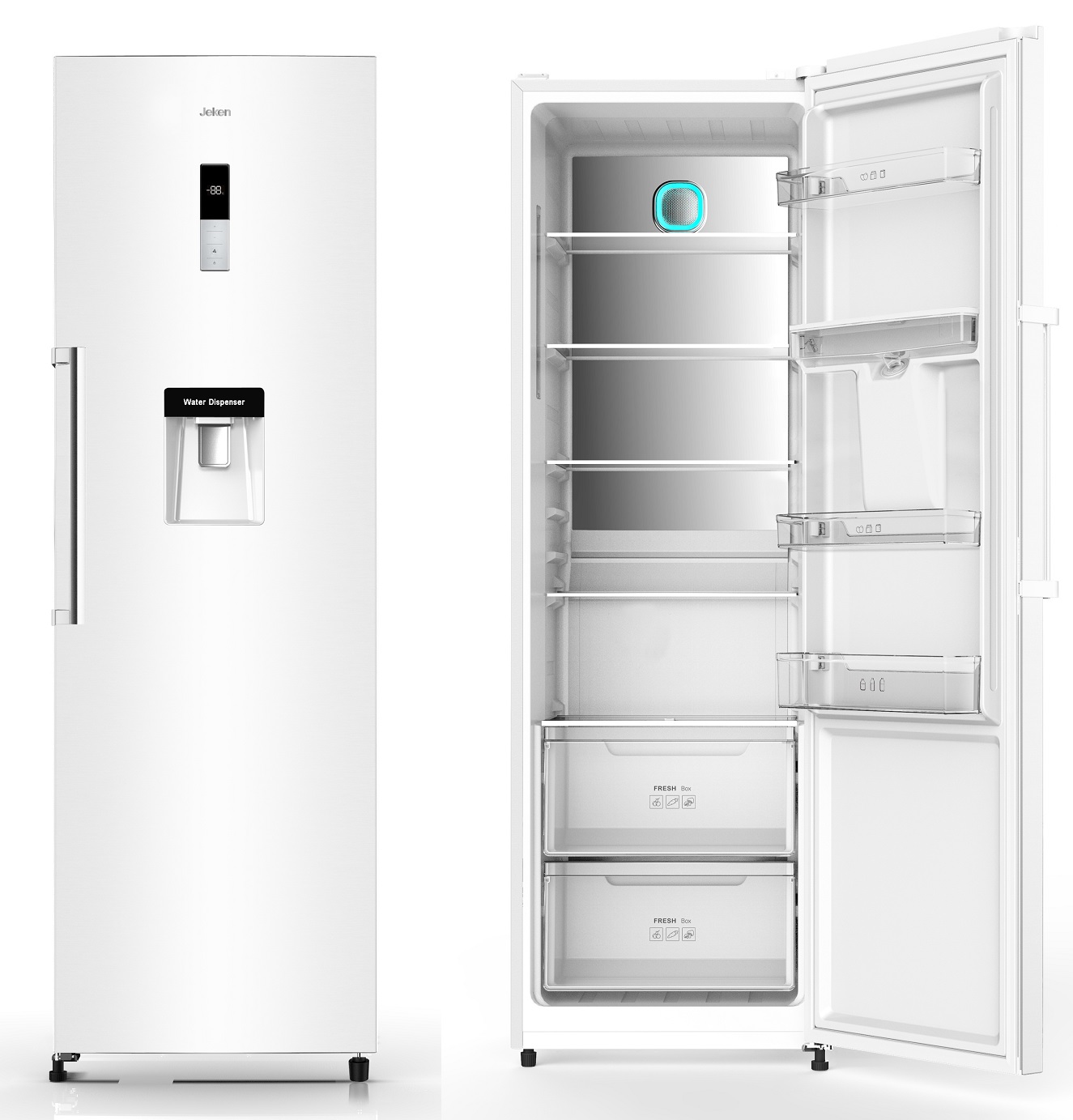

0042420091053 _ JRFS373P1W-11
Documents techniques
Codes erreurs
| Codes erreurs | Description |
| CE | Problème communication entre carte afficheur et carte puissance |
| E1 | Défaut sonde compartiment (si REF 1 porte ou CGL selon modèle) |
| E2 | Défaut sonde évaporateur (si REF 1 porte ou CGL selon modèle) / Sonde ambiant pièce |
| E3 | Défaut sonde congélateur |
| E4 | Défaut sonde évaporateur congélateur (si double évaporateur) |
E5 | Défaut de sonde d'humidité |
| EC | Problème communication afficheur / puissance |
| F1 | Défaut ventilateur |
| F2 | Défaut ventilateur condenseur |
| dR | Défaut ouverture de porte |
| FC | *Fonction super fraicheur (Appareil de type réfrigérateur) |
| FF | *Fonction super congélation (Appareil de type congélateur) |
| FL | Problème de détection de porte tiroir supérieur |
| FR | Problème de détection de porte tiroir inférieur |
Valeurs composants
SONDE DE DEGIVRAGE (KG221396592)
| T(℃) | R (㏀) | T(℃) | R (㏀) | T(℃) | R (㏀) | T(℃) | R (㏀) |
| -30 | 34.387 | -12 | 12.224 | 2 | 5.875 | 10 | 3.969 |
| -26 | 27.072 | -10 | 10.968 | 3 | 5.588 | 12 | 3.608 |
| -24 | 24.069 | -8 | 9.854 | 4 | 5.317 | 14 | 3.284 |
| -22 | 21.429 | -6 | 8.864 | 5 | 5.060 | 16 | 2.993 |
| -20 | 19.103 | -4 | 7.983 | 6 | 4.817 | 18 | 2.730 |
| -18 | 17.052 | -2 | 7.199 | 7 | 4.587 | 20 | 2.494 |
| -16 | 15.242 | 0 | 6.499 | 8 | 4.370 | 25 | 1.997 |
| -14 | 13.641 | 1 | 6.178 | 9 | 4.164 | 30 | 1.610 |
SONDE DE TEMPERATURE (KG217158821)
| T(℃) | R (㏀) | T(℃) | R (㏀) | T(℃) | R (㏀) | T(℃) | R (㏀) |
| -30 | 34.387 | -12 | 12.224 | 2 | 5.875 | 10 | 3.969 |
| -26 | 27.072 | -10 | 10.968 | 3 | 5.588 | 12 | 3.608 |
| -24 | 24.069 | -8 | 9.854 | 4 | 5.317 | 14 | 3.284 |
| -22 | 21.429 | -6 | 8.864 | 5 | 5.060 | 16 | 2.993 |
| -20 | 19.103 | -4 | 7.983 | 6 | 4.817 | 18 | 2.730 |
| -18 | 17.052 | -2 | 7.199 | 7 | 4.587 | 20 | 2.494 |
| -16 | 15.242 | 0 | 6.499 | 8 | 4.370 | 25 | 1.997 |
| -14 | 13.641 | 1 | 6.178 | 9 | 4.164 | 30 | 1.610 |
VENTILATEUR 125MM (KG214167658)
Rouge-Violet 10 KΩ / Noir-Rouge 1 MΩ / Noir - Violet nc Ω Rouge-Violet nc KΩ / Noir-Rouge 1 MΩ / Noir - Violet 36 KΩ
Câblage de la carte
CARTE ELECTRONIQUE DE PUISSANCE (KG209933369)
| Connecteur | Broche | Signal | Composant | Connecteur | Broche | Signal | Composant |
| CN1 | 1 | ACN | NEUTRE | CN6 | 1 | +12V | ECLAIRAGE |
CN1 | 2 | | | CN6 | 2 | +12V | ECLAIRAGE |
CN1 | 3 | | | CN6 | 3 | - | |
CN1 | 4 | ACL | PHASE | CN6 | 4 | +5V | INTERRUTPEUR DE PORTE |
CN2 | 1 | ACN | NEUTRE | CN6 | 5 | GND | INTERRUTPEUR DE PORTE |
CN2 | 2 | ACN | NEUTRE | CN6 | 6 | - | |
CN2 | 3 | - | | CN7 | 1 | GND | COMMUN SONDE |
CN2 | 4 | Comp | COMPRESSEUR | CN7 | 2 | GND | |
CN2 | 5 | - | | CN7 | 3 | EN | |
CN2 | 6 | Heat | RESISTANCE DEGIVRAGE | CN7 | 4 | R | SONDE REFRIGERATEUR |
CN3 | 1 | FG | VENTILATEUR | CN7 | 5 | F | |
CN3 | 2 | Fan | VENTILATEUR | CN7 | 6 | FV | SONDE DEGIVRAGE |
CN3 | 3 | GND | VENTILATEUR | CN7 | 7 | RP | |
CN4 | 1 | Tx | AFFICHEUR | ||||
CN4 | 2 | Rx | AFFICHEUR | ||||
CN4 | 3 | GND | AFFICHEUR | ||||
CN4 | 4 | +5V | AFFICHEUR |
