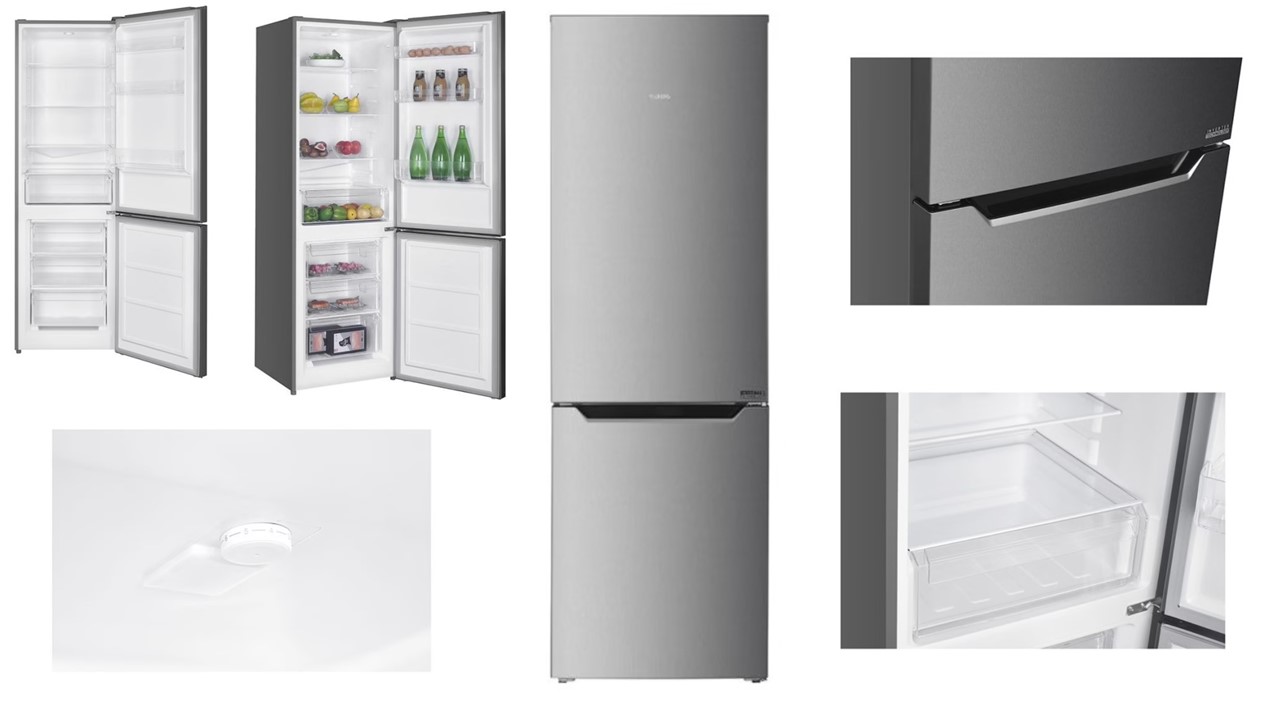

CS315CX742C (978547)
CS 315 C X742C
Documents techniques
Codes erreurs
Les codes erreurs sont indiqués par clignotement de l'éclairage
| Nombre clignotement | Description |
| 1 fois | Défaut sonde réfrigérateur |
| 2 fois | Défaut sonde dégivrage |
| 3 fois | Défaut sonde ambiant (Extérieur) |
| 4 fois | Défaut potentiomètre |
| 5 fois | Défaut carte de puissance |
Valeurs composants
POTENTIOMETRE+ECLAIRAGE (HOM2839554)
Valeur ohmique du potentiomètre : 0 to 3,6 KΩ
SONDE TEMPERATURE (A SOUDER) (HOM14260520)
| T (℃) | R (KΩ) | T (℃) | R (KΩ) | T (℃) | R (KΩ) | T (℃) | R (KΩ) |
| -30 | 33,810 | -12 | 12,130 | 2 | 5,873 | 10 | 3,972 |
| -26 | 26,679 | -10 | 10,920 | 3 | 5,587 | 12 | 3,613 |
| -24 | 23,755 | -8 | 9,840 | 4 | 5,316 | 14 | 3,290 |
| -22 | 21,176 | -6 | 8,853 | 5 | 5,060 | 16 | 3,000 |
| -20 | 18,900 | -4 | 7,955 | 6 | 4,818 | 18 | 2,737 |
| -18 | 16,900 | -2 | 7,160 | 7 | 4,589 | 20 | 2,501 |
| -16 | 15,148 | 0 | 6,495 | 8 | 4,372 | 25 | 2,005 |
| -14 | 13,527 | 1 | 6,175 | 9 | 4,167 | 30 | 1,619 |
Câblage de la carte
CARTE ELECTRONIQUE DE PUISSANCE + INVERTER (HOM6493240)
| Connecteur | Broche | Signal | Composant | Connecteur | Broche | Signal | Composant |
| CN1 | 1 | ACN | Neutredd | CN3 | 1 | W | Compresseur |
| CN1 | 2 | - | - | CN3 | 2 | - | - |
| CN1 | 3 | ACL | Phase | CN3 | 3 | V | Compresseur |
| CN2 | 1 | BCH | - | CN3 | 4 | - | - |
| CN2 | 2 | NTC1 | Sonde de température | CN3 | 5 | U | Compresseur |
| CN2 | 3 | - | - | CN6 | 1 | COMU | Afficheur |
| CN2 | 4 | N | Neutre | CN6 | 2 | GND | Afficheur |
| CN6 | 3 | NC | - | ||||
| CN6 | 4 | +12V | Afficheur |
POTENTIOMETRE+ECLAIRAGE (HOM2839554)
| Connecteur | Broche | Signal | Composant |
| CN5 | 1 | +12 | Alimentation |
| CN5 |
2 | GND | |
| CN5 |
3 | C Yj | Communication |
| CN5 |
4 |
GND | |
| CN5 |
5 |
Door | Interrupteur porte |
| CN5 |
6 |
GND | |
| CN5 |
7 |
GND |
