5984890-02 _ 4025442298835
Documents techniques
Codes erreurs
Les codes erreurs sont indiqués par clignotement de l'éclairage
| Nombre clignotement | Description |
| 1 fois | Défaut sonde réfrigérateur |
| 2 fois | Défaut sonde dégivrage |
| 3 fois | Défaut sonde ambiant (Extérieur) |
| 4 fois | Défaut potentiomètre |
| 5 fois | Défaut carte de puissance |
Valeurs composants
POTENTIOMETRE+ECLAIRAGE (HOM2839554)
Valeur ohmique du potentiomètre : 0 to 3,6 KΩ
Câblage de la carte

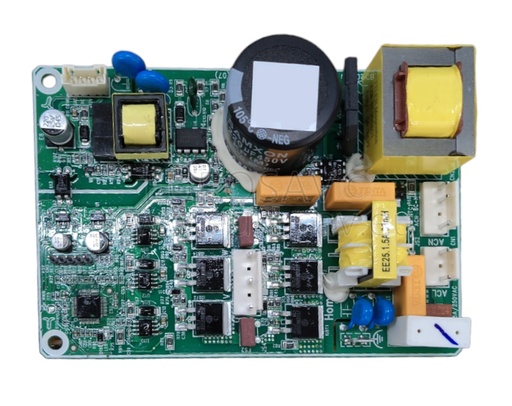

CARTE ELECTRONIQUE DE PUISSANCE + INVERTER (HOM6265742)
| Connecteur | Broche | Signal | Composant | Connecteur | Broche | Signal | Composant |
| CN1 | 1 | ACN | Neutre | CN3 | 1 | W | Compresseur |
| CN1 | 2 | - | - | CN3 | 2 | - | - |
| CN1 | 3 | ACL | Phase | CN3 | 3 | V | Compresseur |
| CN2 | 1 | BCH | - | CN3 | 4 | - | - |
| CN2 | 2 | NTC1 | Sonde de température | CN3 | 5 | U | Compresseur |
| CN2 | 3 | - | - | CN6 | 1 | COMU | Afficheur |
| CN2 | 4 | N | Neutre | CN6 | 2 | GND | Afficheur |
| CN6 | 3 | NC | - | ||||
| CN6 | 4 | +12V | Afficheur |
POTENTIOMETRE+ECLAIRAGE (HOM2839554)
| Connecteur | Broche | Signal | Composant |
| CN5 | 1 | +12 | Alimentation |
| CN5 |
2 | GND | |
| CN5 |
3 | C Yj | Communication |
| CN5 |
4 |
GND | |
| CN5 |
5 |
Door | Interrupteur porte |
| CN5 |
6 |
GND | |
| CN5 |
7 |
GND |
